Due moduli con la stessa potenza sulla scatola possono essere elettricamente incompatibili con lo stesso microinverter. La differenza sta in quattro numeri stampati a metà della scheda tecnica, che quasi nessuna scheda prodotto di un marketplace riporta. Vale la pena imparare a leggerli prima di ordinare, perché correggono l’unico errore davvero costoso di un impianto da balcone.
Le due colonne che cambiano tutto: STC e NMOT
Ogni scheda tecnica riporta i dati elettrici due volte, in due tabelle affiancate. Confonderle è l’errore di lettura più comune.
STC sta per Standard Test Conditions e definisce la condizione di laboratorio: irraggiamento di 1.000 W/m², temperatura della cella di 25 °C, spettro di riferimento AM 1,5. Il numero che compare sul cartellino del prezzo viene sempre da qui. Il suo scopo è il confronto: due moduli misurati nella stessa condizione si possono mettere uno accanto all’altro.
NMOT sta per Nominal Module Operating Temperature, e diversi produttori usano ancora la sigla precedente NOCT. La condizione cambia: 800 W/m² di irraggiamento, 20 °C di aria, vento leggero e modulo libero di scaldarsi come farebbe montato all’aperto. La cella arriva così alla propria temperatura di equilibrio, che il Trina Vertex S+ dichiara a 43 °C (±2 °C).
Il confronto sullo stesso modulo, il Trina Vertex S+ TSM-NEG9R.28 da 445 W, mostra la distanza fra i due mondi:
| Grandezza | STC | NOCT |
|---|---|---|
| Potenza Pmax | 445 W | 339 W |
| Tensione a circuito aperto Voc | 52,6 V | 49,9 V |
| Corrente di cortocircuito Isc | 10,71 A | 8,63 A |
| Tensione al punto di massima potenza Vmpp | 44,3 V | 41,7 V |
| Corrente al punto di massima potenza Impp | 10,05 A | 8,17 A |
Il modulo perde 106 W, cioè quasi un quarto, passando dal laboratorio a una giornata tiepida. Buona parte di quella differenza dipende dall’irraggiamento ridotto della prova NOCT, il resto dal calore della cella. Chi dimensiona un impianto guardando solo la colonna STC si costruisce un’aspettativa che il tetto non mantiene mai.
Pmax e la tolleranza: quanto è vero il numero sul cartellino
La riga della potenza porta con sé una seconda riga che vale la pena cercare, la tolleranza.
Sui moduli attuali di marca la formula è 0~+5 W, e significa che l’esemplare uscito dalla linea di produzione eroga fra il valore nominale e cinque watt in più. Un modulo venduto come 445 W può quindi valere 447 W, e in nessun caso 443. La tolleranza positiva è ormai lo standard perché la selezione in fabbrica smista i moduli in classi di potenza vicine fra loro.
Le schede più vecchie o di produttori minori riportano invece tolleranze simmetriche, del tipo ±3 %. Su un modulo da 445 W quel margine vale ±13 W, e ammette che l’esemplare consegnato stia sotto il valore dichiarato. È una riga piccola che cambia il senso del numero grande.
C’è poi la tolleranza di misura, di solito ±3 %, dichiarata a parte in una nota. Riguarda lo strumento con cui il flash test è stato eseguito e si somma logicamente alla precedente.
Le quattro grandezze elettriche, una per volta
Il blocco centrale della scheda contiene quattro valori, e ciascuno risponde a una domanda diversa.
Voc, tensione a circuito aperto. È la tensione che trovi ai capi dei cavi quando il modulo è illuminato e non eroga corrente, per esempio prima di collegarlo. È il valore più alto che il modulo raggiunge, e serve a verificare che l’apparecchio a valle regga.
Isc, corrente di cortocircuito. È la corrente che scorre se i due poli vengono chiusi fra loro. Serve a dimensionare cavi, protezioni e il limite di corrente ammesso dall’ingresso dell’inverter.
Vmpp, tensione al punto di massima potenza. È la tensione a cui il modulo eroga il massimo, e il punto in cui l’inseguitore MPPT dell’inverter cerca di tenerlo. Sul Vertex S+ vale 44,3 V, cioè l’84 per cento della Voc.
Impp, corrente al punto di massima potenza. È la corrente nello stesso punto, 10,05 A sul Vertex S+. Il prodotto delle ultime due restituisce la potenza nominale: 44,3 × 10,05 fa 445 W, e la verifica funziona su qualsiasi scheda tecnica.
La coppia Voc e Isc descrive i limiti, la coppia Vmpp e Impp descrive il punto di lavoro. Entrambe servono, per motivi diversi.
I coefficienti di temperatura, e perché il freddo è il caso critico
Tre righe più in basso la scheda dichiara come i valori si spostano con la temperatura. Sul Trina Vertex S+ sono questi:
| Coefficiente | Valore |
|---|---|
| di Pmax | −0,29 % per °C |
| di Voc | −0,24 % per °C |
| di Isc | +0,04 % per °C |
Il primo è quello che tutti conoscono e spiega perché d’estate un impianto rende meno di quanto la luce suggerisca: con la cella a 65 °C il modulo perde circa il 12 per cento di potenza rispetto ai 25 °C di riferimento. Il fenomeno è raccontato in dettaglio nella guida su come funziona un pannello solare.
Il secondo è quello che conta per la sicurezza, e va letto nella direzione opposta. Il segno meno significa che al freddo la tensione sale. Prendendo la Voc di 52,6 V del Vertex S+:
| Temperatura della cella | Voc |
|---|---|
| 70 °C, modulo al sole d’estate | 46,9 V |
| 45 °C | 50,1 V |
| 25 °C, condizione STC | 52,6 V |
| 0 °C | 55,8 V |
| −10 °C, mattina serena di gennaio | 57,0 V |
Il valore da confrontare con la tensione massima in ingresso dell’inverter è l’ultimo. Una mattina limpida di gennaio, con il modulo ancora freddo e il sole già alto, è il momento in cui un impianto sottodimensionato in tensione manda l’inverter fuori specifica. Il danno arriva in quell’ora, dopo mesi di funzionamento apparentemente regolare.
Come si abbina il modulo al microinverter
Qui la scheda tecnica smette di essere lettura e diventa uno strumento. Servono tre confronti, nell’ordine.

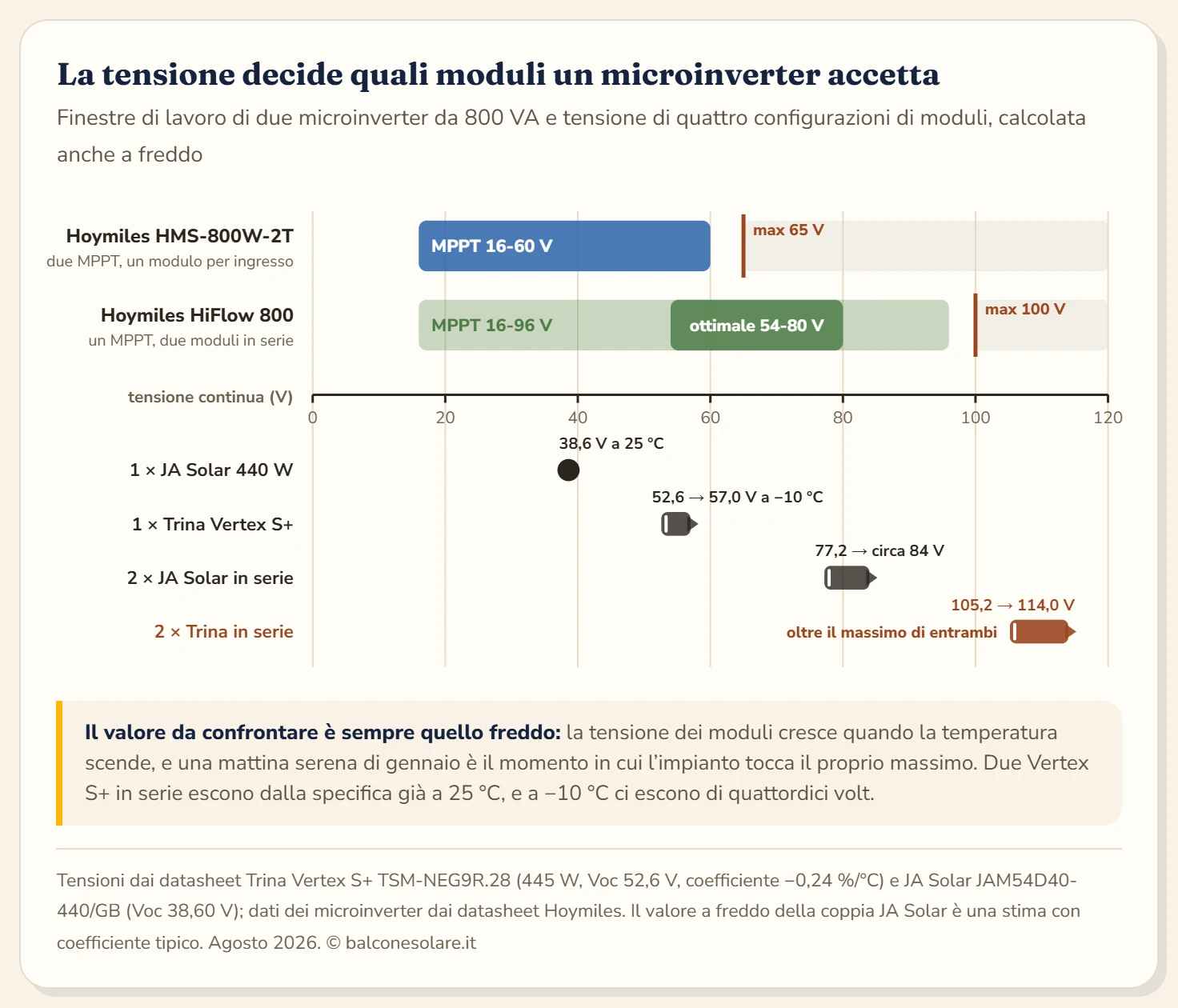

Primo confronto, la tensione massima. La Voc alla temperatura minima del tuo inverno deve stare sotto la tensione massima in ingresso dell’inverter. L’Hoymiles HMS-800W-2T accetta 65 V CC: un Vertex S+ per ingresso arriva a 57,0 V a −10 °C e passa con 8 V di margine.
Secondo confronto, la finestra MPPT. La Vmpp deve cadere dentro l’intervallo dichiarato, che sullo stesso apparecchio va da 16 a 60 V. I 44,3 V del Vertex S+ stanno comodamente al centro, e restano dentro anche scaldandosi fino ai 41,7 V della condizione NOCT.
Terzo confronto, la corrente. La Impp deve stare sotto la corrente massima in ingresso, 14 A per canale sull’HMS-800W-2T. I 10,05 A del Vertex S+ lasciano margine largo.
La stessa procedura, applicata a una configurazione in serie, dà un risultato opposto. L’Hoymiles HiFlow 800 ha un solo inseguitore che arriva a 100 V, pensato per due moduli collegati in serie. Due Vertex S+ in serie valgono 105,2 V già a 25 °C e 114,0 V a −10 °C: quella combinazione supera il massimo assoluto e va scartata prima di comprare.
Con il JA Solar JAM54D40 da 440 W, che ha 38,60 V di Voc secondo il datasheet del produttore, lo stesso calcolo cambia di segno. Due moduli in serie valgono 77,2 V a 25 °C, e applicando un coefficiente tipico dei moduli n-type intorno a −0,25 % per grado salgono a circa 84 V a −10 °C, quindi restano dentro i 96 V della finestra MPPT dell’HiFlow con margine sufficiente. La differenza fra i due moduli sta tutta nell’architettura elettrica interna, a parità quasi esatta di potenza.
La corrente, il limite che il bifacciale fa saltare
Il JA Solar dell’esempio precedente porta con sé una seconda lezione, sul lato corrente.
I suoi valori frontali sono Voc 38,60 V, Vmp 32,65 V, Isc 14,36 A e Imp 13,48 A. Confrontati con l’HMS-800W-2T, che accetta 14 A di corrente di lavoro per canale e tollera 25 A di cortocircuito, il modulo passa i controlli con un margine sottile: 13,48 A contro 14 A ammessi.
Il modulo è però bifacciale, e la scheda riporta una seconda riga con il guadagno dal retro. Con la riflessione considerata la potenza sale a 475 W, la Isc a 15,51 A e la Imp a 14,56 A. Quest’ultimo valore supera i 14 A dell’ingresso.
Il caso pratico è meno drammatico di quanto sembri, perché il guadagno bifacciale pieno richiede una superficie chiara dietro il modulo e su una ringhiera raramente si avvicina al dato di targa. Resta il principio: su un modulo bifacciale il dimensionamento della corrente va fatto sulla riga con il guadagno dal retro. Su un terrazzo con pavimento chiaro o un parapetto in vetro la riga di sotto diventa quella vera.
Efficienza, dimensioni e peso
Il rendimento del modulo, indicato con la lettera greca eta, dice quanta della luce che colpisce il rettangolo esce come elettricità. Sul Vertex S+ vale 22,3 per cento.
Il numero si può ricavare da solo, e la verifica è un buon modo per capire cosa misura. Il modulo eroga 445 W su una superficie di 1,762 × 1,134 metri, cioè 1,998 m². Dividendo 445 per 1,998 si ottengono 222,7 W per metro quadro, che rapportati ai 1.000 W/m² dell’irraggiamento STC fanno appunto il 22,3 per cento.
Da qui esce la lettura pratica dell’efficienza: due moduli con lo stesso rendimento e la stessa potenza occupano la stessa superficie. Su un balcone, dove il vincolo è la lunghezza del parapetto, l’efficienza si traduce direttamente in watt per metro di ringhiera. Il calcolo completo, con le taglie standard, sta nella guida alle dimensioni del fotovoltaico da balcone.
Le righe meccaniche completano il quadro: 1.762 × 1.134 × 30 mm e 21,0 kg sul Vertex S+, con doppio vetro da 1,6 mm e telaio in alluminio anodizzato. Il peso conta per le staffe, lo spessore per i morsetti, che hanno un intervallo di serraggio dichiarato.
Le due garanzie, che vanno lette insieme
In fondo alla scheda compaiono due promesse diverse, e vengono scambiate di continuo.
La garanzia di prodotto copre i difetti di fabbricazione e i vizi dei materiali. Sul Vertex S+ vale 15 anni, estendibili a 25 su richiesta secondo il testo del datasheet.
La garanzia di prestazione riguarda la potenza residua nel tempo e sul Vertex S+ dura 30 anni, con un degrado dichiarato dell’1 per cento il primo anno e dello 0,4 per cento annuo dopo. Facendo il conto, dopo trent’anni il produttore promette circa l’87 per cento della potenza iniziale.
La seconda garanzia dura quindi il doppio della prima, e conviene sapere cosa significa: un modulo che perde potenza più in fretta del promesso è coperto per trent’anni, un modulo con un difetto costruttivo è coperto per quindici. Il ragionamento completo, con i meccanismi di degrado, sta nella guida su quanto durano i pannelli solari.
I valori limite e le certificazioni
Un ultimo blocco raccoglie le condizioni entro cui il modulo può lavorare.
| Riga | Valore sul Vertex S+ | A cosa serve |
|---|---|---|
| Temperatura di esercizio | da −40 a +85 °C | copre qualsiasi clima italiano |
| Tensione massima di sistema | 1.500 V CC | riguarda le stringhe lunghe degli impianti grandi |
| Fusibile di serie massimo | 25 A | serve con più stringhe in parallelo |
| Carico meccanico positivo | 5.400 Pa | neve e vento premente |
| Carico meccanico negativo | 4.000 Pa | vento che strappa verso l’esterno |
| Connettore | TS4 Plus, cassetta IP68 | compatibilità con i cavi del kit |
I due carichi meccanici sono i valori che contano su una ringhiera, dove il modulo si comporta come una vela. Il dato va confrontato con quello dichiarato dalle staffe da balcone, perché la catena cede sull’anello più debole.
Sul connettore vale un avvertimento che ricorre: la sigla stampata sul componente deve coincidere fra modulo e cavo. Connettori di marche diverse che sembrano identici non sono dichiarati compatibili fra loro, come spiegato nella guida al connettore MC4.
Le certificazioni infine compaiono come sigle: IEC 61215 per le prove di prestazione e resistenza, IEC 61730 per la sicurezza elettrica. Sono il minimo che un modulo destinato al mercato europeo deve dichiarare.
Il verdetto
Una scheda tecnica si legge in tre passaggi. Prima si guarda quale colonna si sta leggendo, perché fra STC e NMOT su questo modulo ballano 106 W. Poi si prendono i quattro valori elettrici e si separano i limiti, Voc e Isc, dal punto di lavoro, Vmpp e Impp. Infine si applica il coefficiente di temperatura di Voc alla temperatura minima della propria zona, e quel numero freddo è quello da confrontare con l’inverter.
Fatto questo, l’abbinamento con il microinverter richiede tre confronti che si fanno in due minuti: tensione fredda sotto il massimo assoluto, Vmpp dentro la finestra MPPT, Impp sotto la corrente d’ingresso. Sono gli stessi tre controlli che distinguono un kit assemblato con criterio da uno messo insieme guardando solo i watt.
Il passo successivo riguarda l’altro lato dell’abbinamento: come si sceglie il microinverter e cosa cambia fra uno e due inseguitori MPPT, argomento della guida all’inverter fotovoltaico.
Domande frequenti
Cosa significano STC e NMOT su una scheda tecnica?
Sono due condizioni di prova diverse. STC vuol dire 1.000 W/m² di irraggiamento, 25 °C di temperatura della cella e spettro AM 1,5, ed è la condizione da laboratorio che serve a confrontare i moduli fra loro. NMOT, che alcuni produttori chiamano ancora NOCT, usa 800 W/m² e 20 °C di aria con la cella libera di scaldarsi, e restituisce numeri più vicini a un pomeriggio vero. Sul Trina Vertex S+ da 445 W la potenza passa da 445 W in STC a 339 W in NOCT.
Qual è la differenza fra Voc e Vmpp?
Voc è la tensione a circuito aperto, quella che il modulo mostra ai capi dei cavi quando non eroga corrente, ed è il valore più alto che raggiunge. Vmpp è la tensione nel punto di massima potenza, dove il modulo lavora davvero quando l'inverter lo pilota. Sul Trina Vertex S+ da 445 W i due valori sono 52,6 e 44,3 V. Per la sicurezza dell'apparecchio conta Voc, per il funzionamento conta Vmpp.
Perché il freddo è pericoloso per il microinverter?
Perché la tensione dei moduli cresce quando la temperatura scende. Il coefficiente di temperatura di Voc del Trina Vertex S+ vale −0,24 % per grado, quindi a −10 °C la tensione a circuito aperto sale da 52,6 a 57,0 V. Il valore da confrontare con la tensione massima in ingresso dell'inverter è sempre quello alla temperatura minima del luogo: una mattina serena di gennaio è il momento in cui l'impianto rischia di superare il limite.
Come si capisce se un modulo è compatibile con il microinverter?
Servono tre confronti. La Voc alla temperatura minima del luogo deve stare sotto la tensione massima in ingresso dell'inverter, la Vmpp deve cadere dentro l'intervallo MPPT dichiarato, e la corrente Impp deve stare sotto la corrente massima in ingresso. Su un Hoymiles HMS-800W-2T, che accetta 65 V e lavora fra 16 e 60 V, un Trina Vertex S+ per ingresso passa tutti e tre i controlli con margine.
Cosa vuol dire tolleranza di potenza 0~+5 W?
Che il modulo esce dalla fabbrica con una potenza compresa fra il valore nominale e cinque watt in più, quindi non può essere sottopotenziato rispetto all'etichetta. È la tolleranza positiva ormai standard sui moduli di marca. Le tolleranze simmetriche del tipo ±3 % appartengono a generazioni precedenti e vanno lette con attenzione, perché ammettono un esemplare più debole del dichiarato.
Un modulo bifacciale cambia i numeri della scheda?
Sì, e va guardata la riga giusta. I bifacciali riportano una seconda serie di valori con il guadagno dal retro: sul JA Solar JAM54D40 da 440 W la potenza sale a 475 W e la corrente di cortocircuito passa da 14,36 a 15,51 A. Quella corrente in più conta nel dimensionamento, perché il limite di ingresso del microinverter va verificato proprio su quella riga.
Le due garanzie della scheda tecnica cosa coprono?
Sono cose distinte. La garanzia di prodotto copre i difetti di fabbricazione e sul Trina Vertex S+ vale 15 anni, estendibili a 25 su richiesta. La garanzia di prestazione promette invece una potenza residua minima nel tempo: 30 anni con l'1 per cento di degrado il primo anno e lo 0,4 per cento annuo dopo, che portano il modulo intorno all'87 per cento della potenza iniziale a fine periodo.
Quali righe della scheda tecnica posso ignorare?
Su un impianto da balcone contano poco la tensione massima di sistema, di solito 1.500 V, che riguarda le stringhe lunghe degli impianti di grande taglia, e il valore del fusibile di serie, che serve quando più stringhe lavorano in parallelo. Anche la classe di resistenza al fuoco e i dati di imballaggio interessano l'installatore professionale più di chi monta due moduli su una ringhiera.
