Connettore MC4: cos'è, come si monta e gli errori da evitare

Sul retro di ogni pannello fotovoltaico spuntano due cavi neri che finiscono in due innesti di plastica, uno leggermente diverso dall’altro. Sono connettori MC4, il pezzo più piccolo dell’impianto e uno dei pochi che, montato male, può scaldare fino a bruciare. Vale la pena sapere come funzionano prima di innestare qualcosa.

Da dove viene il nome MC4

La sigla racconta la storia del pezzo. MC sta per Multi-Contact, azienda svizzera specializzata in contatti elettrici a lamella, entrata nel gruppo Stäubli nel 2016 e oggi nota con quel nome. Il 4 indica il diametro dello spinotto interno, quattro millimetri.

Il connettore è nato per risolvere un problema specifico del fotovoltaico. Un modulo produce tensione continua ogni volta che c’è luce, non ha interruttore e sta all’aperto per venticinque anni sotto pioggia, gelo e raggi ultravioletti. Serviva quindi un innesto che fosse a prova di dito, stagno una volta chiuso, resistente ai raggi UV e capace di tenere una resistenza di contatto bassissima per decenni.

Il risultato è diventato lo standard di fatto del settore, al punto che oggi «MC4» indica una geometria, prodotta da decine di aziende. Il nome originale resta un marchio Stäubli, mentre in commercio trovi anche Amphenol H4, Tyco Solarlok, Phoenix Sunclix e una lunga lista di prodotti dichiarati «MC4 compatibili». Quella parola, compatibile, è il punto delicato di tutta la faccenda, e ci torniamo fra poco.

Come è fatto dentro

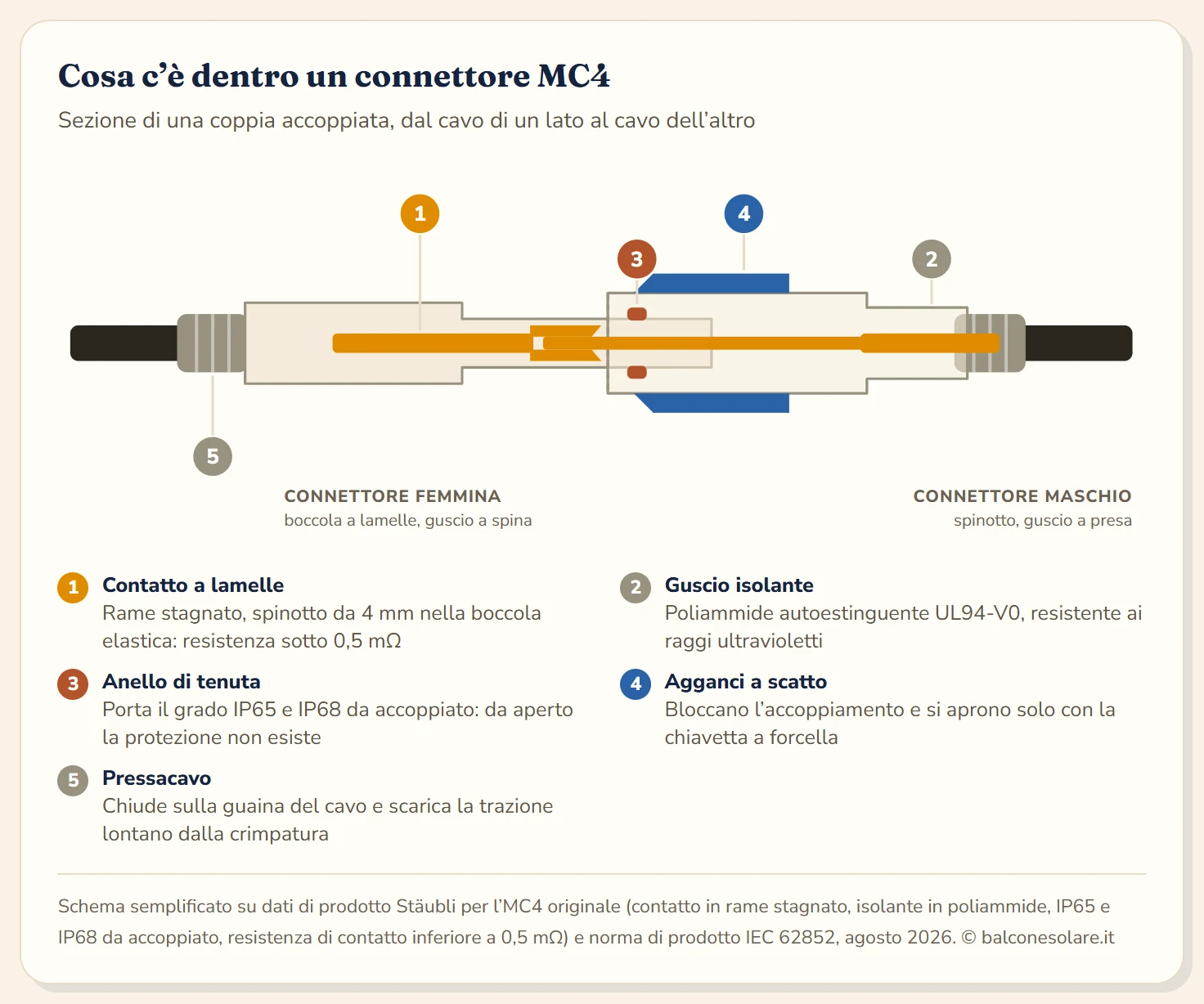

Un connettore MC4 sembra un pezzo unico e in realtà è un assemblaggio di cinque elementi, ognuno con un compito preciso.

Il contatto metallico è il cuore elettrico. Stäubli lo realizza in rame stagnato con una geometria a lamelle multiple, da cui il nome dell’azienda: molte lamelle elastiche toccano lo spinotto lungo tutta la circonferenza, moltiplicando i punti di appoggio. Il risultato dichiarato è una resistenza di contatto inferiore a 0,5 milliohm, un valore che su 10 A di corrente si traduce in una perdita trascurabile.

Il guscio isolante è in poliammide, una plastica tecnica classificata UL94-V0, cioè autoestinguente. Deve reggere l’irraggiamento ultravioletto senza infragilirsi e mantenere le distanze di isolamento anche a 1.500 V.

L’anello di tenuta fra i due semiconnettori è ciò che porta il grado di protezione dichiarato a IP65 e IP68 per un metro d’acqua per un’ora. Da accoppiati. Un connettore aperto non ha nessuna protezione, e questo cambia tutto quando resta un ingresso libero sul microinverter.

Il pressacavo, cioè la ghiera che si avvita sul fondo, stringe una guarnizione attorno alla guaina del cavo. Fa due lavori insieme: chiude l’ultimo ingresso possibile per l’acqua e scarica la trazione, così se qualcuno tira il cavo lo sforzo va sulla guaina invece che sul contatto crimpato.

Gli agganci a scatto laterali bloccano l’accoppiamento. Si aprono soltanto premendo contemporaneamente le due linguette, operazione che a mani nude su un cavo teso è quasi impossibile e che si fa con una chiavetta a forcella. È una scelta voluta: l’apertura accidentale di un connettore in tensione è esattamente lo scenario da evitare.

Maschio e femmina, il punto che confonde tutti

Chi ordina connettori online sbaglia spesso il pezzo, e il motivo è che la nomenclatura segue il contatto metallico interno, mentre l’occhio guarda il guscio di plastica.

Da qui l’effetto ottico: il connettore chiamato maschio sembra una presa, quello chiamato femmina sembra una spina. La logica è la protezione contro il contatto diretto. Lo spinotto in tensione deve stare annegato dentro un guscio profondo, dove un dito non arriva, e il guscio profondo è quello del maschio.

Sull’abbinamento con la polarità la prudenza è d’obbligo. Le indicazioni commerciali più diffuse associano il connettore femmina al polo positivo e il maschio al negativo, però la scelta appartiene al costruttore del modulo e non è una regola universale. Prima di collegare qualsiasi cosa conviene leggere l’etichetta sulla scatola di giunzione oppure misurare con un multimetro in corrente continua: la lettura positiva ti dice quale cavo è il più.

Un dettaglio che tranquillizza: la geometria degli agganci impedisce di innestare due connettori dello stesso genere. Un errore di polarità richiede quindi un intervento deliberato, come montare a mano un connettore sbagliato su un cavo di prolunga.

Quanta corrente e quanta tensione regge

I dati di targa dipendono dalla sezione del cavo e dalla norma con cui il prodotto è certificato, quindi vanno letti sul foglio del costruttore invece che dedotti dalla forma.

Nei cataloghi di distribuzione la stessa famiglia compare anche con altri numeri, per esempio 39 A a 1.000 V per la versione destinata al cavo da 6 mm². La differenza dipende dallo schema di certificazione e dalla sezione, e spiega perché due schede tecniche dello stesso pezzo possono sembrare in disaccordo.

Per dare una scala a questi valori: un impianto da balcone lavora molto sotto il limite. Un modulo moderno da 430-500 W ha una corrente di cortocircuito intorno ai 13-14 A e una tensione a vuoto di circa 40-50 V, quindi anche due moduli in serie restano a un decimo della tensione ammessa e a metà della corrente. Il connettore, su questi impianti, lavora con un margine molto ampio. I valori di targa dei moduli e cosa significano li abbiamo spiegati nella guida su come funziona un pannello solare.

Perché marche diverse non si accoppiano

Questo è il punto tecnico che distingue un montaggio fatto bene da uno che sembra fatto bene. Due connettori «MC4 compatibili» di costruttori diversi si innestano quasi sempre con uno scatto convincente, eppure la regola impiantistica dice di non farlo.

La norma IEC 60364-7-712, che tratta gli impianti fotovoltaici, chiede che i due semiconnettori accoppiati siano dello stesso tipo e dello stesso costruttore. La norma di prodotto IEC 62852, quella con cui i connettori vengono provati e certificati, testa per costruzione coppie omogenee: una certificazione ottenuta su una coppia dello stesso marchio non dice nulla sul comportamento di un accoppiamento misto.

Il motivo fisico sta nelle tolleranze. Diametro dello spinotto, precarico delle lamelle, profondità dell’innesto e forma dell’anello di tenuta variano di frazioni di millimetro fra un costruttore e l’altro. La geometria che regge lo scatto può quindi restare corretta mentre la superficie di contatto reale scende, e con essa sale la resistenza.

Da lì la catena è meccanica. Una resistenza più alta genera calore proporzionale al quadrato della corrente, il calore si accumula dentro un guscio sigillato e resistente ai raggi UV, cioè in un posto pensato per tenere fuori l’acqua e non per dissipare. Ogni ciclo termico degrada un po’ la plastica e ossida un po’ le superfici, l’ossido aggiunge resistenza e il ciclo si autoalimenta. Lo stadio finale è l’arco elettrico permanente, con il rischio di incendio che ne consegue.

C’è poi il lato non tecnico. Un accoppiamento misto rende difficile stabilire di chi sia la responsabilità in caso di guasto, e i costruttori escludono la garanzia proprio in questa situazione. Se durante un ampliamento ti trovi con due marchi diversi, la strada pulita è tagliare e ricrimpare un connettore del tipo giusto su uno dei due lati.

Serie, parallelo e i connettori a Y

Il cablaggio in corrente continua si fa con gli stessi connettori, cambia solo il modo in cui li unisci.

Il collegamento in serie è quello nativo: il positivo di un modulo entra nel negativo del successivo e i due connettori si trovano già pronti, senza componenti aggiuntivi. Le tensioni si sommano, la corrente resta quella di un modulo solo.

Il collegamento in parallelo richiede una coppia di connettori a Y, chiamati anche a T o brancher: due ingressi femmina che diventano un’uscita femmina sul lato positivo, e lo speculare sul negativo. Le correnti si sommano, la tensione resta quella di un modulo. Va verificato che il cavo a valle del ramo regga la somma delle correnti, perché è lì che il dimensionamento diventa reale.

Su un impianto da balcone il parallelo di norma non serve. I microinverter da 600-800 W hanno due o quattro ingressi indipendenti, uno per modulo, e ogni ingresso ha il suo inseguitore del punto di massima potenza. Collegare due moduli in parallelo su un solo ingresso rinuncia alla gestione separata e rende impossibile capire quale dei due sta rendendo meno. Come lavorano i microinverter e perché gli ingressi separati contano lo abbiamo approfondito nella guida sull’inverter fotovoltaico.

Come si monta un MC4 sul cavo

Sui kit da balcone questa operazione quasi non serve, perché moduli e microinverter arrivano con cavi già terminati in fabbrica. Diventa necessaria quando prepari una prolunga su misura o sostituisci un connettore danneggiato.

Servono tre attrezzi: una spellafili, una crimpatrice con matrici per le sezioni fotovoltaiche da 2,5 a 6 mm² e la chiavetta a forcella per gli agganci. Il cavo deve essere solare, cioè con doppio isolamento resistente ai raggi UV e all’ozono, tipicamente marcato H1Z2Z2-K.

La sequenza è breve e non ammette scorciatoie.

1. Infila prima la ghiera del pressacavo sul cavo, con il verso giusto. Dimenticarla è l’errore più comune, e obbliga a ricominciare.
2. Spella la guaina per la lunghezza indicata dal costruttore del connettore, di solito fra i 6 e gli 8 mm, senza intaccare i fili di rame.
3. Inserisci il conduttore nel contatto fino a vederlo affacciarsi nella finestra di controllo, poi crimpa con la matrice della sezione corretta.
4. Verifica la crimpatura con una trazione decisa sul cavo: se il contatto si sfila, il collegamento era da rifare.
5. Spingi il contatto nel guscio finché non senti lo scatto di ritenuta, poi avvita la ghiera a fondo.

Due cose da non fare. La prima è saldare a stagno al posto della crimpatura: lo stagno ammorbidisce con il calore, migra sotto pressione e nel giro di qualche anno il contatto perde serraggio. La seconda è usare una pinza generica: una crimpatura con la matrice sbagliata produce una sezione schiacciata in modo irregolare, e la resistenza che ne deriva si presenta come calore.

La regola di sicurezza che conta più di tutte

I connettori in corrente continua non si aprono mai con l’impianto in funzione. Il motivo si chiama arco elettrico.

In corrente alternata la tensione passa per lo zero cento volte al secondo, e un arco che si forma separando due contatti si spegne da solo al primo passaggio. In corrente continua quel passaggio per lo zero non esiste: l’arco resta acceso, si allunga seguendo i contatti che si separano e raggiunge temperature nell’ordine delle migliaia di gradi. Su un impianto da balcone la tensione è modesta e l’arco si estingue in fretta; su una stringa da tetto a 400 V l’arco è capace di fondere il rame e incendiare la plastica.

Da qui la sequenza corretta di ogni intervento, montaggio o smontaggio che sia.

• Per spegnere: prima si toglie il lato alternata, sfilando la spina dalla presa o aprendo l’interruttore, così il microinverter smette di assorbire potenza dal lato continua. Solo dopo si aprono i connettori MC4, con la chiavetta.
• Per accendere: prima si innestano tutti i connettori in continua fino allo scatto, poi si inserisce la spina in alternata per ultima.

Un modulo esposto alla luce produce tensione in ogni momento della giornata, anche con il cielo coperto, e non ha nessun interruttore. Coprirlo con un telo opaco prima di lavorarci è una precauzione che costa nulla. L’ordine completo delle operazioni di montaggio sta nella guida su come installare un fotovoltaico da balcone.

Cosa si guasta, e come te ne accorgi

Il connettore è un pezzo passivo e ha comunque tre modi tipici di cedere, tutti riconducibili all’acqua o al calore.

L’ingresso di acqua arriva quasi sempre da un connettore lasciato aperto, da una ghiera avvitata a metà o da un cavo di sezione sbagliata che non riempie la guarnizione del pressacavo. L’acqua ossida il rame stagnato, l’ossido isola, la resistenza sale.

Il contatto parziale nasce da un innesto spinto solo fino a metà, senza sentire lo scatto. All’apparenza il collegamento funziona e la corrente passa su una superficie ridotta, quindi il punto scalda a ogni ora di sole.

L’invecchiamento della plastica è il processo lento: quindici o venti anni di raggi ultravioletti e cicli termici irrigidiscono il poliammide, la guarnizione perde elasticità e la tenuta all’acqua cala. Sui moduli di prima generazione oggi in dismissione è uno dei difetti più frequenti, tema che tocca anche lo smaltimento dei pannelli solari.

I segnali da riconoscere sono quattro: produzione che cala in modo stabile senza ombre nuove, connettore caldo al tatto in una giornata di sole, odore di plastica surriscaldata, tracce scure o deformazioni sul guscio. In tutti questi casi il pezzo va sostituito. Un contatto che ha già ossidato non torna indietro pulendolo o riavvitandolo, perché la superficie metallica è compromessa.

Un controllo visivo una volta l’anno è sufficiente, e conviene abbinarlo alla verifica del serraggio delle staffe. Il momento migliore è la fine dell’inverno, quando gelo e pioggia hanno appena finito di lavorare sui materiali.

Cosa serve davvero su un kit da balcone

Chi arriva qui dopo aver comprato un kit plug and play si trova quasi sempre in una situazione semplice: i connettori sono già montati su moduli e microinverter, crimpati in fabbrica con attrezzatura calibrata, e il tuo lavoro consiste nell’innestarli fino allo scatto rispettando le polarità.

Le tre cose che vale la pena avere sotto mano sono altre.

I cappucci di protezione per gli ingressi liberi del microinverter. Un modello a quattro ingressi collegato a due moduli lascia due coppie di connettori aperti, e ogni connettore aperto è una via d’acqua e un punto di ossidazione. I cappucci costano pochi euro e spesso sono già nella scatola.

La chiavetta a forcella, indispensabile il giorno in cui devi separare due connettori. A mani nude, su un cavo sotto tensione meccanica e magari in quota, l’operazione è frustrante e finisce con qualcuno che fa leva con un cacciavite sugli agganci.

Le fascette in acciaio inox o in poliammide resistente ai raggi UV per fissare i cavi in eccesso lungo il telaio del modulo. I cavi non devono penzolare nel vuoto, appoggiare sul pavimento del balcone dove ristagna l’acqua né restare a raggio di curvatura stretto vicino al connettore, perché lì la trazione arriva dritta sulla guarnizione.

Se compri una prolunga già confezionata, verifica che i connettori siano della stessa marca di quelli che trovi sul modulo e sul microinverter. Un kit ben fatto usa lo stesso tipo su tutta la catena, ed è una delle differenze che separano un prodotto curato da uno assemblato al risparmio.

Il verdetto

Il connettore MC4 è il pezzo più economico dell’impianto e uno dei pochi capaci di provocare un guasto serio. Quello che serve sapere sta in tre punti.

Non mescolare marche diverse. La norma IEC 60364-7-712 chiede stesso tipo e stesso costruttore su entrambi i lati dell’accoppiamento, e il motivo è misurabile: le tolleranze diverse alzano la resistenza di contatto dentro un guscio che non dissipa.

Non aprire mai un connettore sotto carico. In corrente continua l’arco non si spegne da solo. Prima si stacca il lato alternata, poi si lavora sul continua, e la sequenza si inverte in accensione.

Chiudi tutto ciò che resta aperto. I cappucci sugli ingressi inutilizzati, la ghiera del pressacavo avvitata a fondo, i cavi fissati con fascette resistenti ai raggi UV. L’acqua è il nemico numero uno di un contatto elettrico che vive fuori per venticinque anni.

Su un kit da balcone il resto è già risolto in fabbrica: innesti fino allo scatto, verifichi che nessun connettore resti libero e passi alle cose che pesano davvero sulla resa, cioè posizione, inclinazione e assenza di ombre.
