Prima di scegliere la potenza conviene fare una cosa più banale: prendere il metro e misurare la ringhiera. Le dimensioni dei moduli sono standardizzate da anni e cambiano poco fra un produttore e l’altro, quindi è lo spazio del balcone a decidere quanti pannelli puoi installare davvero.
Le misure standard: perché sono quasi sempre le stesse
Il mercato residenziale si è assestato su una cella da 182 mm, e da lì discende una geometria del modulo che si ripete da un marchio all’altro. Il lato corto resta fissato a 1.134 mm praticamente ovunque, mentre il lato lungo oscilla di qualche centimetro in base al numero di file di celle.
| Modello | Potenza | Dimensioni (mm) | Peso | Superficie |
|---|---|---|---|---|
| Anker SOLIX RS40P | 445 W | 1.722 × 1.134 × 30 | 20,9 kg | 1,95 m² |
| Trina Vertex S+ NEG9R.28 | 445 W | 1.762 × 1.134 × 30 | 21 kg | 2,00 m² |
| Formato tipico 400 W | 400 W | ~1.980 × 1.000 | 22-24 kg | ~1,98 m² |
| Formato tipico 500 W | 500 W | ~2.050 × 1.030 | 25-28 kg | ~2,11 m² |
Le due righe in alto riportano dati di scheda tecnica dei rispettivi produttori, le due in basso sono gli intervalli tipici delle classi di potenza secondo i cataloghi dei distributori italiani. La conclusione utile è che la superficie di un modulo residenziale sta sempre intorno ai 2 m², qualunque sia la potenza: quello che cambia negli anni è quanti watt i produttori riescono a tirare fuori da quei due metri quadri.
Per il balcone il formato interessante resta quello a 1.134 mm di lato corto, perché è l’unico che permette la posa in orizzontale senza sporgere troppo. I moduli da 500 W in su, pensati per i tetti, hanno lati che rendono il montaggio a ringhiera meno pratico.

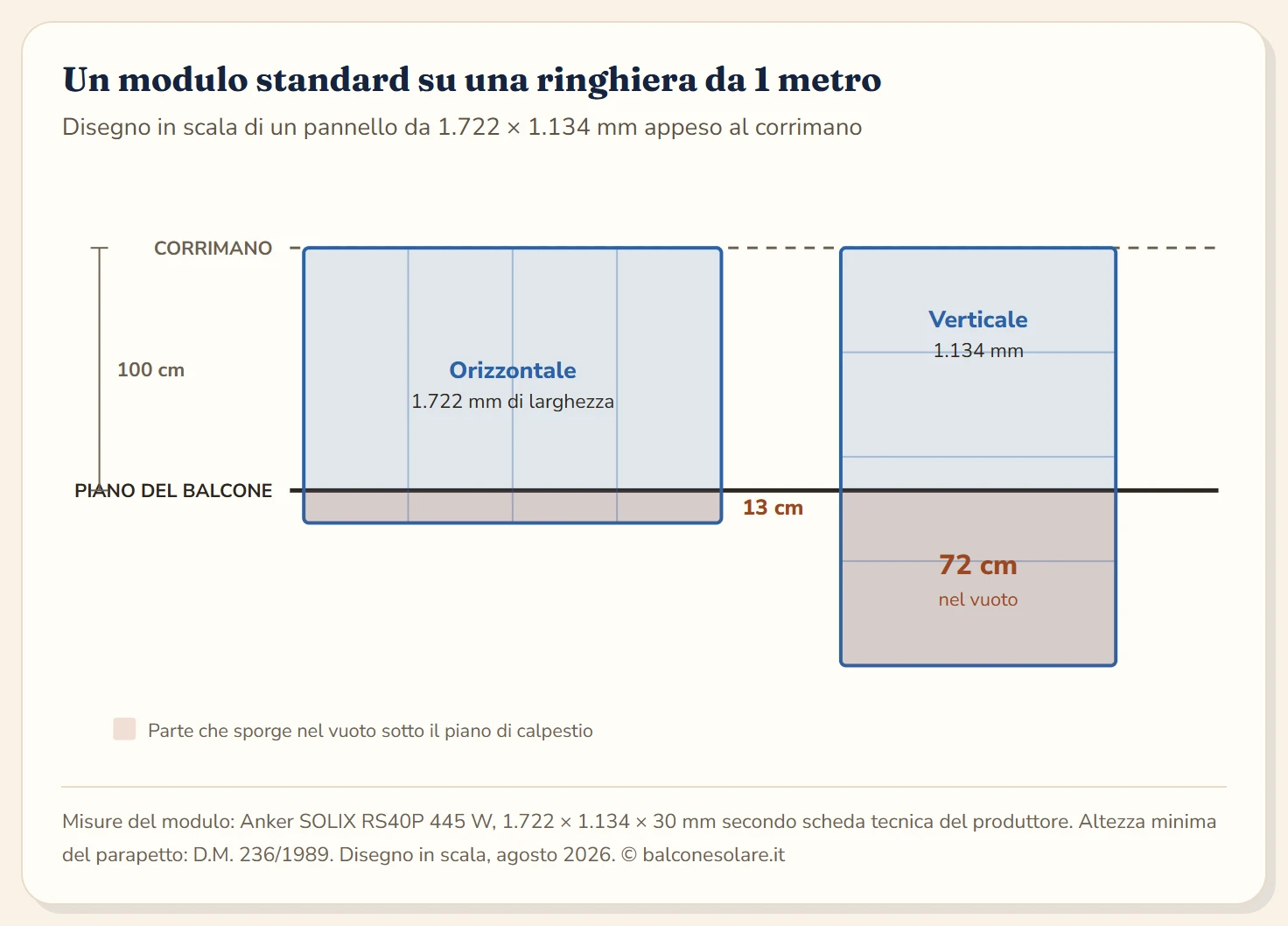

Quanto sporge davvero sotto la ringhiera
Qui sta la misura che quasi nessuno controlla prima di ordinare, e che poi genera la sorpresa al momento del montaggio. Il D.M. 236/1989 fissa in 100 cm l’altezza minima del parapetto per balconi e terrazze, ed è l’altezza che si trova sulla stragrande maggioranza degli edifici italiani costruiti dopo quella data.
Un modulo appeso al corrimano parte quindi da quota 100 e scende. Il resto è aritmetica.
In orizzontale il modulo occupa 1.134 mm di altezza e scende circa 13 cm sotto il piano di calpestio. È un debordo modesto, che nella pratica resta nascosto dallo spessore del solaio e dal frontalino.
In verticale il modulo occupa 1.722 mm e scende 72 cm sotto il piano del balcone. Quei 72 centimetri finiscono davanti alla parete dell’appartamento sottostante, e a seconda di dove cadono possono arrivare all’altezza di una finestra. È il motivo tecnico per cui la posa orizzontale domina nettamente sui balconi, mentre la verticale si vede soprattutto su parapetti pieni alti o su terrazzi con supporti a pavimento.
Chi ha un parapetto più alto della soglia minima ha margine in più, e conviene misurarlo: i regolamenti edilizi comunali possono imporre altezze superiori ai 100 cm, e sugli edifici recenti si trovano spesso parapetti da 105 o 110 cm.
Quanti moduli entrano sul tuo balcone
Il conto parte dalla lunghezza di ringhiera libera e continua, cioè al netto di montanti robusti, discendenti pluviali, angoli e tratti dove il corrimano cambia sezione.
| Moduli in orizzontale | Ringhiera necessaria | Potenza indicativa |
|---|---|---|
| 1 modulo | 1,80 m | 430-450 W |
| 2 moduli | 3,50 m | 860-900 W |
| 3 moduli | 5,25 m | 1.290-1.350 W |
I margini includono qualche centimetro fra un modulo e l’altro per le staffe. La colonna della potenza indica la potenza di picco dei pannelli, che è cosa diversa dalla potenza immessa in rete: quella la limita il microinverter, e per restare nella procedura semplificata italiana si ferma a 800 W. Due moduli da 445 W su un microinverter da 800 W sono la configurazione standard, e il leggero sovradimensionamento dei pannelli serve a coprire meglio le ore di luce debole.
Un balcone italiano tipico da 3 metri di fronte ospita quindi un modulo con comodità. Per il secondo le strade sono due: un lato perpendicolare della ringhiera, se il balcone gira ad angolo, oppure un supporto a pavimento, che chiede circa un metro quadro di calpestio in cambio di un’inclinazione migliore.
Il peso: cosa conta e cosa non conta
Le Norme Tecniche per le Costruzioni del 2018 assegnano ai balconi degli edifici residenziali un carico variabile di progetto di 4,00 kN/m², equivalenti a circa 400 kg per metro quadro, con un carico concentrato di 4,00 kN. Un kit completo da 800 W pesa intorno ai 50 kg ripartiti su oltre due metri di sviluppo, quindi resta lontanissimo da qualsiasi soglia critica.
Il numero che merita davvero attenzione è un altro, ed è nella stessa tabella: la spinta orizzontale lineare di progetto sul parapetto vale 2,00 kN/m. Il parapetto è dimensionato per resistere a una spinta laterale, e un pannello appeso all’esterno è una superficie di quasi due metri quadri che al vento si comporta come una vela. La sollecitazione che conta è quella, molto più del peso statico.
Il peso complessivo si compone così:
- modulo fotovoltaico: 20-24 kg ciascuno
- staffe e morsetti: 3-6 kg per modulo secondo il sistema
- microinverter: 1,5-3 kg
- cavi e minuteria: circa 1 kg
Chi ha un parapetto in ferro battuto d’epoca, un corrimano in legno o una ringhiera visibilmente ossidata fa bene a valutare un supporto a pavimento zavorrato, che scarica tutto sul solaio e lascia la ringhiera fuori dal gioco.
Lo spazio che serve dietro il pannello
Un modulo fotovoltaico perde resa quando si scalda. La scheda tecnica del Trina Vertex S+ dichiara un coefficiente di temperatura della potenza di -0,29 % per ogni grado sopra i 25 °C della condizione di prova standard, ed è un valore rappresentativo dei moduli N-type in commercio. Su una superficie nera esposta al sole di luglio il salto rispetto ai 25 °C è facilmente di 30 gradi.
Le staffe commerciali lasciano di norma fra 3 e 8 cm fra il retro del modulo e la ringhiera, e quel distacco vale la pena mantenerlo. Appoggiare il pannello direttamente contro un parapetto pieno in muratura o contro un pannello di lamiera elimina la circolazione dell’aria e trattiene calore.
Sul lato dello spessore invece l’ingombro è minimo: la cornice standard è di 30 mm, e con le staffe l’insieme sporge dalla ringhiera di 8-12 cm complessivi.
I formati alternativi per balconi difficili
Non tutti i balconi si adattano al modulo pieno, e il mercato offre due vie d’uscita.
I moduli compatti da 300-400 W hanno lati lunghi intorno ai 1.100-1.400 mm e risolvono il problema dei balconi stretti o dei parapetti bassi. Costano di più per watt installato, in cambio entrano dove il formato pieno non entra.
I moduli flessibili senza vetro e senza cornice pesano fra 2 e 3 kg per metro quadro, contro i 12-15 kg del vetro-alluminio. Si fissano con fascette o con adesivi strutturali e sono la scelta per parapetti in vetro, ringhiere leggere o situazioni in cui il peso è un vincolo reale. Le contropartite sono due: un’efficienza che si ferma intorno al 15-20 % contro il 20-25 % dei moduli con vetro, e una vita utile dichiarata di 10-15 anni contro i 25-30 dei rigidi, perché il supporto plastico smaltisce peggio il calore e invecchia sotto i raggi UV.
Esiste poi una terza via che non riguarda il modulo, ed è la staffa regolabile. Inclinare il pannello di venti gradi cambia la resa molto più di qualsiasi scelta di formato, e su questo il confronto dei numeri è nella guida al pannello solare da ringhiera.
Le misure da prendere prima di ordinare
Cinque numeri, presi con un metro in dieci minuti, evitano quasi tutti i resi.
- Lunghezza libera della ringhiera, da montante a montante, nel tratto continuo più lungo
- Altezza del parapetto dal piano di calpestio al bordo superiore del corrimano
- Sezione del corrimano: diametro se tondo, lato se quadro. I morsetti commerciali dichiarano compatibilità fino a uno spessore dato, spesso intorno ai 5 cm
- Distanza dalla presa dove collegherai il microinverter, misurata seguendo il percorso reale del cavo e non in linea d’aria
- Profondità del balcone, che serve solo se valuti un supporto a pavimento inclinato
A queste aggiungi una verifica visiva: guarda cosa c’è sotto il tuo balcone, perché è lì che finirà la parte sporgente del modulo. Un pannello che arriva davanti alla finestra del vicino è una discussione condominiale che si può evitare in fase di scelta, e le regole di quella discussione le abbiamo raccolte nella guida sul fotovoltaico da balcone in condominio.
Il verdetto
Le dimensioni dei pannelli sono la parte prevedibile del progetto: 1,72 metri per 1,13, poco meno di 2 m², circa 21 kg. Con questi tre numeri in testa il resto si decide guardando il balcone.
La misura che conta più di tutte è la lunghezza libera della ringhiera, perché stabilisce se il tuo impianto sarà da uno o da due moduli. La seconda è l’altezza del parapetto, perché decide l’orientamento e quanto pannello finirà nel vuoto sotto il piano di calpestio.
Il peso, che è la prima preoccupazione di quasi tutti, è in realtà l’ultimo dei problemi: cinquanta chili su un balcone progettato per quattrocento chili al metro quadro non sono un vincolo. Quello che va curato è il vincolo alla ringhiera, perché la forza contro cui lavora è il vento.
Domande frequenti
Quanto misura un pannello fotovoltaico da balcone?
Il formato più diffuso è quello dei moduli da 430-450 W, che misurano fra 1.722 e 1.762 mm di lato lungo per 1.134 mm di lato corto, con uno spessore della cornice di 30 mm. L'Anker SOLIX RS40P da 445 W sta a 1.722 × 1.134 × 30 mm, il Trina Vertex S+ da 445 W a 1.762 × 1.134 × 30 mm. La superficie occupata è di circa 1,95 m² a modulo.
Quanto pesa un pannello da balcone?
Un modulo da 445 W pesa intorno ai 21 kg secondo le schede tecniche dei produttori, con una forbice che va dai 20 ai 24 kg a seconda del vetro singolo o doppio. Un kit da 800 W con due moduli arriva quindi a circa 42 kg di soli pannelli, ai quali si aggiungono staffe e microinverter per un totale che si colloca fra i 48 e i 55 kg.
Il pannello sporge sotto il balcone?
Dipende dall'orientamento. Appeso al corrimano di un parapetto alto 100 cm, un modulo montato in orizzontale scende circa 13 cm sotto il piano di calpestio, mentre in verticale scende 72 cm, quindi finisce davanti alla parete o alla finestra dell'appartamento sottostante. È la ragione principale per cui la posa in orizzontale è la più diffusa sui balconi.
Quanti pannelli entrano su un balcone normale?
Contando il lato lungo di 1.722 mm, due moduli affiancati in orizzontale richiedono almeno 3,50 metri di ringhiera libera, tre moduli circa 5,25 metri. Su un balcone da 3 metri entra comodamente un modulo, e il secondo va cercato su un lato perpendicolare o a pavimento. Vanno tolti dal conto i tratti occupati da montanti, discendenti e angoli.
Il balcone regge il peso dei pannelli?
Le Norme Tecniche per le Costruzioni del 2018 prevedono per i balconi degli edifici residenziali un carico variabile di progetto di 4,00 kN/m², pari a circa 400 kg per metro quadro. Un kit completo da 800 W pesa intorno ai 50 kg distribuiti su due metri di ringhiera, quindi il peso statico non è mai il problema. La verifica seria riguarda il vincolo alla ringhiera e la spinta del vento.
Serve spazio dietro il pannello?
Sì, e conviene prevederlo. I moduli lavorano meglio quando l'aria circola sul retro, perché il calore riduce la resa: il coefficiente di temperatura tipico è intorno a -0,29 % per grado sopra i 25 °C della condizione di prova. Le staffe commerciali lasciano di norma fra 3 e 8 cm di distacco dalla ringhiera, e vale la pena non azzerarli appoggiando il modulo a una superficie piena.
Esistono pannelli più piccoli per balconi stretti?
Sì. Accanto al formato pieno si trovano moduli compatti da 300-400 W con lato lungo intorno ai 1.100-1.400 mm, e moduli flessibili che pesano 2-3 kg per metro quadro contro i 12-15 kg del vetro-alluminio. I flessibili risolvono il problema del peso e del fissaggio su parapetti delicati, e in cambio si fermano a un'efficienza del 15-20 % e a una vita utile dichiarata di 10-15 anni.
Quanto spazio serve per il microinverter e i cavi?
Il microinverter è una scatola che sta indicativamente in 30 × 20 × 5 cm e si fissa dietro il modulo o sulla ringhiera, quindi non richiede spazio dedicato. Serve invece un percorso pulito per il cavo fino alla presa: conta la distanza reale dal pannello al punto di collegamento e verifica la lunghezza del cavo fornito nel kit, che spesso si ferma a 5 metri.
