Staffe per fotovoltaico da balcone: tipi, misure e vento

Il pannello lo scegli in mezz’ora leggendo i watt di picco. Le staffe invece arrivano quasi sempre come un accessorio di cui nessuno parla, e sono il pezzo che decide se il modulo resta dove lo hai messo. La differenza fra un fissaggio corretto e uno improvvisato si vede la prima notte di libeccio.

Cosa deve reggere davvero una staffa da balcone

Il peso del modulo è il numero rassicurante, e infatti nessuno si spaventa leggendolo. Un pannello da 440 W della generazione attuale misura 1.762 × 1.134 mm e pesa 21,0 kg secondo il datasheet Trina della serie TSM-NEG9R28. Due metri quadri scarsi e il peso di una valigia da stiva.

Il numero che conta è un altro. Quel rettangolo, appeso all’esterno di una ringhiera in quota, si comporta come una vela. La spinta del vento cresce con il quadrato della velocità, quindi raddoppiare la velocità della raffica quadruplica la forza sulla staffa.

Con la formula della pressione dinamica, densità dell’aria 1,25 kg/m³ e un coefficiente complessivo di 1,2 fra spinta e depressione, la superficie di due metri quadri produce questi valori:

Il confronto salta agli occhi: una raffica ordinaria mette sulla staffa il doppio del peso del pannello, una tempesta ne mette otto volte tanto. E quella spinta agisce perpendicolare alla superficie del pannello, il verso in cui il morsetto fa leva sul corrimano.

Le Norme Tecniche per le Costruzioni del 2018 dividono l’Italia in nove zone con velocità base di riferimento da 25 m/s (90 km/h, arco alpino settentrionale) fino a 31 m/s (112 km/h, isole e mare aperto). Sono valori al livello del mare che il calcolo corregge per altitudine, altezza dell’edificio ed esposizione del sito, e un quarto piano affacciato su strada aperta vede raffiche superiori a quelle del piano rialzato dietro una cortina di palazzi.

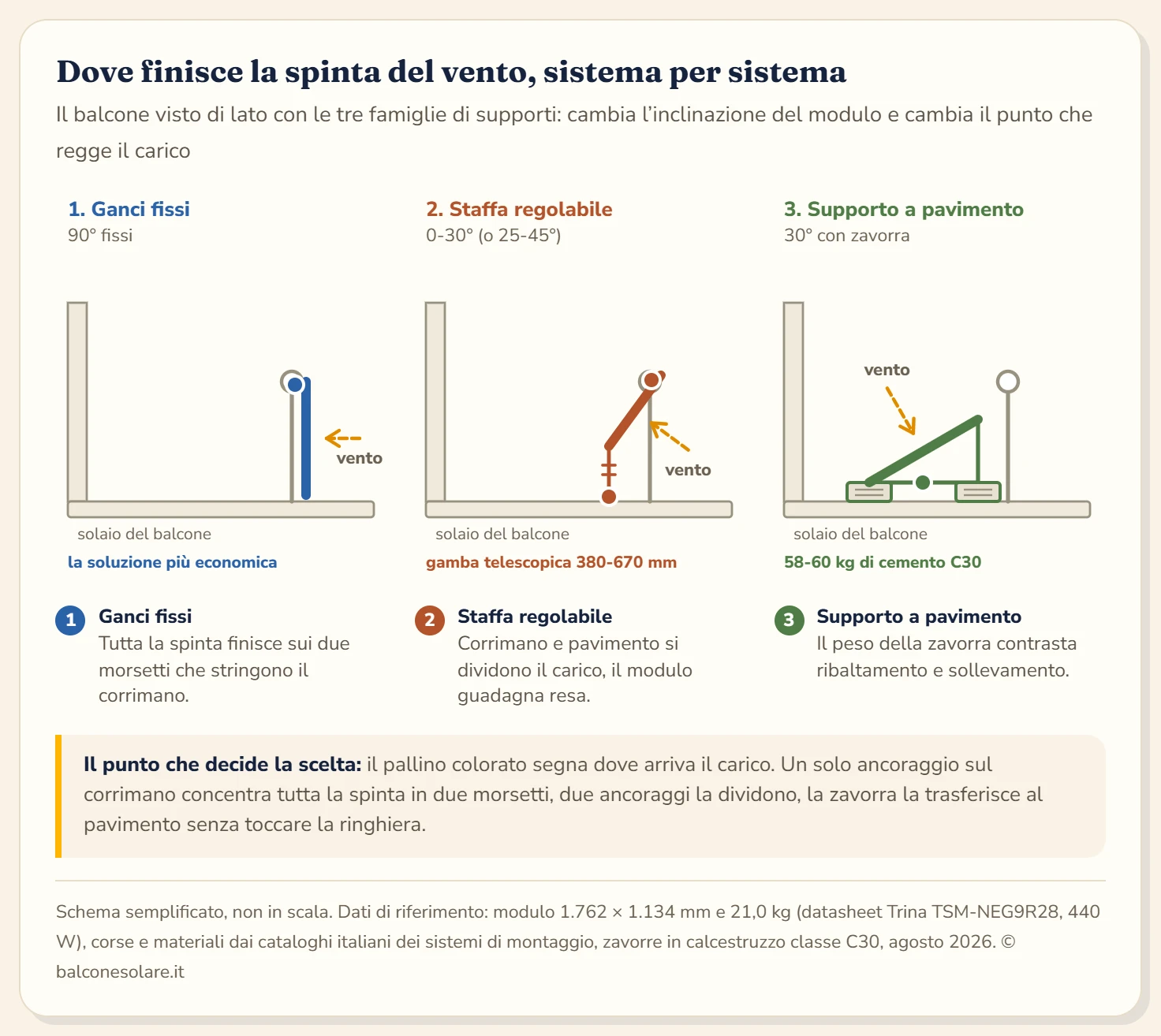

Le tre famiglie di supporti

Il mercato italiano offre tre soluzioni, con prezzi e possibilità molto diverse fra loro.

I ganci fissi appendono il modulo alla ringhiera e lo lasciano verticale. Sono i più economici, si montano in un pomeriggio e su un corrimano tubolare regolare non chiedono nulla di particolare. In cambio accetti la resa della posizione verticale così com’è, e tutta la spinta del vento finisce sui due punti in cui il gancio stringe il tubo.

Le staffe regolabili aggiungono uno snodo e una gamba di lunghezza variabile. I due intervalli commerciali più diffusi sono 0-30 gradi e 25-45 gradi; le gambe telescopiche coprono corse da 380 a 670 mm e possono appoggiarsi al pavimento del balcone. Questo appoggio cambia la statica dell’insieme, perché una parte della spinta scarica a terra invece di caricare interamente il corrimano.

I supporti a pavimento rinunciano alla ringhiera e stanno in piedi da soli. Sono la scelta obbligata dove il parapetto non è un punto di ancoraggio, e l’unica che permette di raggiungere l’inclinazione ottimale senza sporgere verso l’esterno. Il prezzo lo paghi in peso: le zavorre in calcestruzzo vibrato di classe C30 per l’inclinazione a 30 gradi pesano 58-60 kg per unità, e servono a contrastare ribaltamento e sollevamento.

Il parapetto decide quale sistema puoi montare

Prima di guardare i cataloghi conviene prendere due misure sul balcone: lo spessore del corrimano e la lunghezza del tratto regolare su cui il morsetto può stringere.

Gli 80 mm sono il valore che ricorre nelle schede tecniche italiane, sia per i morsetti circolari sia per lo spessore massimo del parapetto nelle strutture regolabili. Un corrimano più grosso esiste, soprattutto negli edifici degli anni Sessanta, e per quei casi servono morsetti maggiorati che vanno cercati apposta.

C’è poi un vincolo che la scheda tecnica non nomina: il tratto libero. Un morsetto ha bisogno di trenta centimetri di profilo pulito, senza saldature, giunzioni o elementi decorativi. Su una ringhiera in ferro battuto ricca di volute quel tratto a volte semplicemente non esiste, e la strada corretta diventa il montaggio sui montanti verticali oppure il supporto a pavimento. Sui parapetti in muratura, dove i morsetti non hanno niente da stringere, le posizioni possibili e l’ombra che il muretto fa a un modulo posato a terra sono analizzate nella guida al fotovoltaico da balcone in muratura.

Alluminio 6005-T5 e viteria inox: perché questa coppia

Le schede dei produttori seri indicano sempre la stessa combinazione: profili in lega di alluminio 6005-T5, viteria in acciaio inossidabile SAE 304. È la stessa specifica delle strutture per tetto, e le garanzie dichiarate arrivano a dieci anni.

La lega 6005-T5 sta nel gruppo alluminio-magnesio-silicio, trattata termicamente per raggiungere una resistenza adatta ai profili estrusi portanti. Anodizzata resiste bene all’atmosfera, compresa quella salina della fascia costiera, che è la condizione peggiore in cui una struttura da balcone può trovarsi.

L’inox della viteria risolve un problema che si vede solo dopo qualche anno. Alluminio e acciaio zincato a contatto in presenza di umidità danno luogo a corrosione galvanica, e il punto che si degrada è proprio quello che tiene. Con l’acciaio inossidabile 304 l’accoppiamento resta stabile, e i gommini antigraffio che i kit migliori includono servono anche a isolare il morsetto dalla verniciatura della ringhiera.

Un dettaglio di montaggio che vale il tempo che costa: serrare con la chiave dinamometrica quando il produttore indica una coppia. L’alluminio si deforma se stringi troppo, e un morsetto stretto oltre misura tiene meno di uno serrato correttamente, perché il profilo si è già snervato.

Quanta inclinazione ti concede la staffa

Qui si gioca la differenza di resa più grande che una scelta di montaggio possa produrre. Un kit da 800 W verticale verso sud rende a Roma circa 801 kWh l’anno, lo stesso kit inclinato a 20 gradi arriva a 1.159 kWh, e a 30 gradi tocca 1.191 kWh secondo i dati PVGIS della Commissione europea. I numeri completi città per città stanno nella guida al pannello solare da ringhiera.

La lettura pratica è netta: i primi venti gradi valgono quasi tutto, gli ultimi dieci quasi niente. Una staffa regolabile 0-30 gradi copre quindi l’intero guadagno disponibile, e pagare per un intervallo più ampio ha senso solo dove il pannello parte da una posizione più chiusa del normale.

L’inclinazione ha però due costi che vanno messi in conto prima di ordinare. Il primo è lo spazio: un modulo aperto verso l’interno del balcone ruba pavimento calpestabile, e su un balcone stretto la matematica non torna. Il secondo è la superficie esposta al vento, che cresce insieme all’angolo: un pannello inclinato offre alla raffica una componente di sollevamento che quello verticale non ha, e la staffa deve reggere anche quella.

Il fissaggio sicuro: tre accorgimenti che i sistemi seri prevedono

I moduli certificati dichiarano una resistenza al carico meccanico nell’ordine dei 2.400 Pa sul lato vento. Quel dato descrive il pannello. Il vincolo alla ringhiera è un’altra faccenda, e nessuna certificazione del modulo lo copre.

• Doppio vincolo di sicurezza. Un cavo in acciaio con moschettone che collega il telaio del modulo a un punto fisso della ringhiera. Costa poche decine di euro e trattiene il pannello se il morsetto principale cede.
• Montaggio verso l’interno dove possibile. Un modulo che sporge sulla strada, in caso di distacco, cade su suolo pubblico. La responsabilità del custode per i danni causati dalle cose in custodia è disciplinata dall’articolo 2051 del Codice civile, e la prudenza qui vale più di qualunque risparmio.
• Verifica periodica del serraggio. Dopo le prime due settimane, poi una volta l’anno e dopo ogni episodio di vento forte. Cinque minuti con la chiave a brugola.

Sul supporto a pavimento il capitolo cambia nome e diventa portata del solaio. Un balcone di un edificio residenziale è dimensionato per un sovraccarico di esercizio nell’ordine dei 400 kg per metro quadro, quindi due zavorre da 60 kg più il modulo stanno ampiamente dentro. Il punto da verificare è la distribuzione: il peso concentrato in due punti su una mensola aggettante merita un occhio in più rispetto allo stesso peso sparso, e nei condomini datati vale la pena chiedere all’amministratore se esiste documentazione strutturale.

Gli errori che si ripetono più spesso

Ordinare le staffe insieme al kit senza misurare il corrimano. È l’errore numero uno, e finisce con un reso. I kit da balcone in vendita in Italia includono spesso ganci pensati per un tubolare standard, che su un parapetto in muratura o in vetro non servono a nulla.

Fissare il morsetto su una saldatura o su un raccordo. Il serraggio in quel punto sembra saldo e invece appoggia su una superficie irregolare, con contatto ridotto a pochi millimetri quadri. Il tratto deve essere liscio e continuo.

Trascurare il verso del vento dominante. Un balcone esposto al quadrante da cui arrivano le perturbazioni lavora in condizioni diverse da uno riparato sul lato opposto dell’edificio. Dove la raffica prende in pieno, il montaggio verticale e aderente alla ringhiera è la scelta prudente, anche a costo di rinunciare all’inclinazione.

Montare i cavi senza fermarli. Un cavo che penzola si muove con il vento, sfrega sul telaio e in qualche anno consuma l’isolante. Le fascette resistenti ai raggi UV costano pochi euro e vanno messe subito, così come conta la qualità dei collegamenti: i dettagli sui contatti stanno nella guida al connettore MC4.

Il verdetto

Le staffe sono il componente più economico del kit e quello con le conseguenze più serie se sbagliato. La sequenza corretta è breve e si fa in dieci minuti: misuri lo spessore del corrimano, verifichi che ci sia un tratto regolare di almeno trenta centimetri, decidi se il balcone ti concede l’inclinazione, e solo a quel punto guardi i cataloghi.

Se il parapetto è un tubolare metallico entro gli 80 mm, la staffa regolabile 0-30 gradi è la spesa che rende di più: cinquanta o settanta euro contro qualche centinaio di kilowattora all’anno in più. Se il parapetto è in vetro o in muratura piena, il supporto a pavimento zavorrato resta l’unica strada seria, e va messo in conto con il suo peso.

In tutti i casi il cavo di sicurezza e la chiave a brugola una volta l’anno valgono più di qualsiasi specifica di catalogo. Prima di procedere con il montaggio conviene ripassare l’intera sequenza nella guida su come installare il fotovoltaico da balcone, dove l’ordine dei collegamenti e la pratica burocratica trovano il loro posto.
