Fotovoltaico da balcone e presa dedicata: regole e costi

Il kit è arrivato, i moduli sono appesi alla ringhiera e il cavo del microinverter finisce con una spina. Accanto c’è la presa esterna del balcone, a mezzo metro. Il manuale e il distributore parlano però di presa dedicata, e la domanda diventa se quella presa lo sia già o se serva l’elettricista. Qui trovi cosa chiede la norma, come fare il controllo al quadro, com’è fatta la linea giusta e quanto costa.

Cosa si intende per presa dedicata

Nel linguaggio dei manuali e dei distributori «presa dedicata» è un’espressione precisa, e rimanda a una norma dell’impianto elettrico di casa. La guida di E-Distribuzione al fotovoltaico plug and play richiama l’articolo 551.7.2 della norma CEI 64-8, quella che regola gli impianti elettrici utilizzatori in bassa tensione. Dalla formulazione citata dai distributori discendono tre condizioni:

• la presa ha corrente nominale fino a 16 A
• è alimentata da un circuito che parte dal quadro elettrico e serve solo lei
• è identificabile a vista rispetto alle altre prese di casa

Una quarta indicazione chiude il cerchio: il gruppo di generazione non può essere inserito in un circuito a valle di un interruttore che alimenta anche altri utilizzatori. È la stessa regola vista dal lato opposto, e spiega perché una presa qualunque, anche robusta e nuova, non basta.

Una nota sulle edizioni. Le guide dei distributori citano l’articolo nella settima edizione della CEI 64-8 con la variante V3 del 2017. Dal 1° novembre 2024 è in vigore la nona edizione della norma, pubblicata a luglio 2024, e le guide dei distributori continuano a indicare lo stesso requisito per la presa del kit.

La regola si applica a ogni kit, qualunque sia la potenza. La CEI 0-21 riserva la definizione di sistema plug and play agli impianti fino a 350 W collegati «tramite spina a una presa dedicata», e fra 350 e 800 W la presa resta la stessa mentre si aggiungono schema unifilare, dichiarazione di conformità e regolamento di esercizio. Il quadro completo delle soglie sta nella guida alla normativa del fotovoltaico da balcone.

Perché il kit non può stare su una presa qualsiasi

La ragione è elettrica, e si capisce seguendo la corrente. In una casa normale ogni circuito ha un verso solo: la corrente arriva dal contatore, attraversa il magnetotermico nel quadro e raggiunge gli apparecchi. Il magnetotermico è scelto per proteggere il cavo che ha a valle, e lo fa contando la corrente che passa da lui.

Un kit fotovoltaico immette corrente dal punto in cui è collegato. Se quel punto sta a metà di un circuito condiviso, una parte della corrente che scorre nel cavo non passa più dal magnetotermico, e l’interruttore smette di vedere il carico reale.

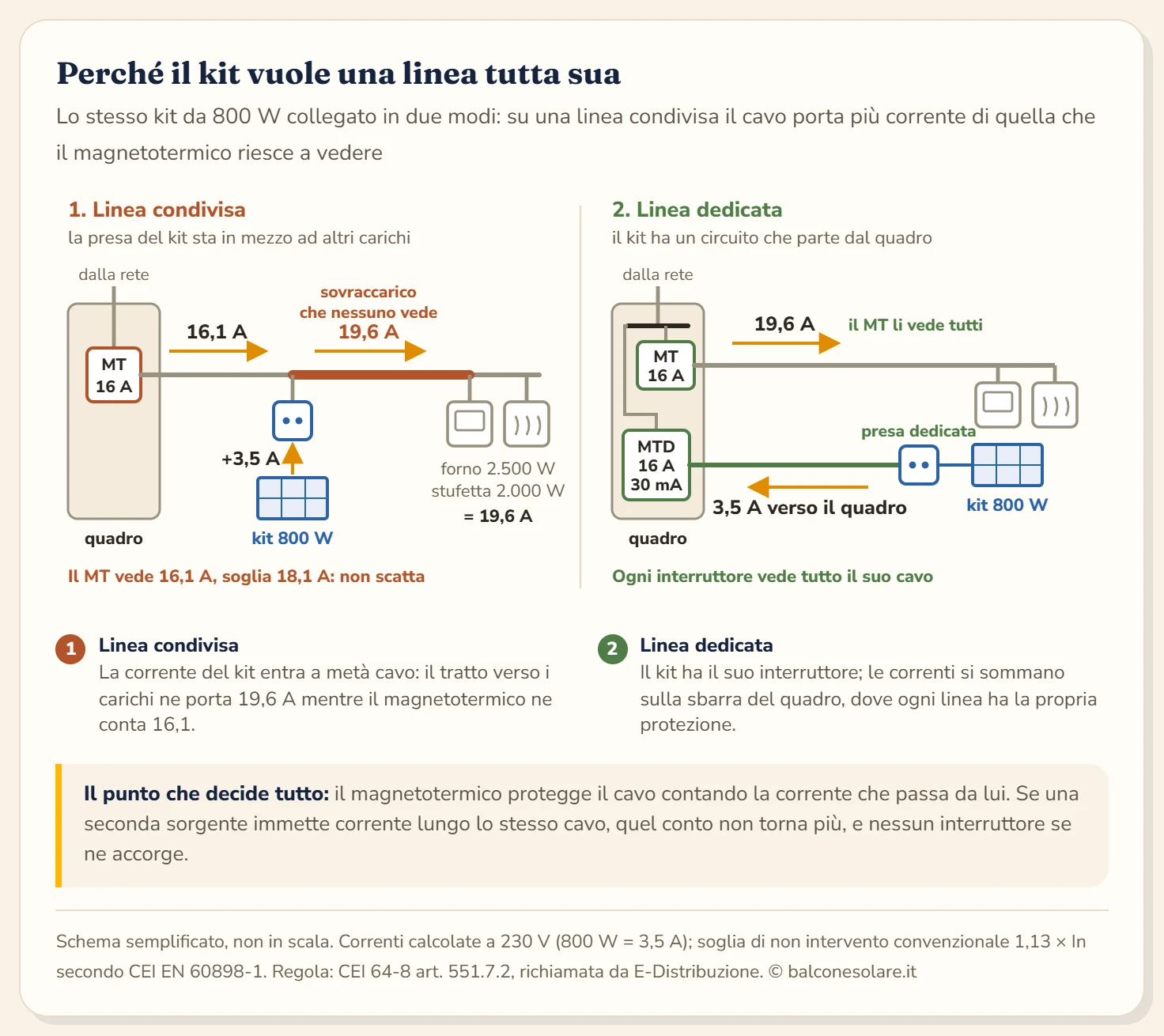

L’esempio della grafica usa numeri comuni. Un kit da 800 W immette a 230 V circa 3,5 A. Un forno da 2.500 W e una stufetta da 2.000 W sulla stessa linea chiedono insieme 19,6 A. Il magnetotermico da 16 A vede solo la differenza, 16,1 A, perché il resto arriva dal kit. Secondo la norma di prodotto CEI EN 60898-1 un magnetotermico ha una corrente convenzionale di non intervento pari a 1,13 volte la nominale, cioè 18,1 A per un 16 A: con 16,1 A resta chiuso per tutto il tempo che serve. Nel frattempo il tratto di cavo fra la presa del kit e i carichi porta 19,6 A, oltre il valore su cui la protezione è stata dimensionata.

Il caso è costruito, e nella vita reale la coincidenza di forno, stufetta e mezzogiorno di sole è rara. La norma ragiona però sul caso peggiore, perché un cavo che scalda dentro un muro non manda segnali finché non è tardi. Con la linea dedicata il problema sparisce per costruzione: la corrente del kit risale fino al quadro, si somma sulla sbarra a quella del contatore e da lì ogni circuito viene protetto dal proprio interruttore, che vede tutta la corrente del suo cavo.

C’è poi una ragione pratica, legata alla riconoscibilità. Chi trova una spina inserita in una presa marcata come impianto di produzione sa che dietro c’è un generatore, e sa quale interruttore abbassare per metterlo fuori servizio.

Lo schema della linea dedicata, pezzo per pezzo

Una linea dedicata è un circuito elettrico minimo: un interruttore nel quadro, un cavo, una presa. I componenti usuali per un kit fino a 800 W sono questi.

Sul differenziale conviene fermarsi un momento. Il tipo AC, ancora montato in molte case costruite prima degli anni Duemila, riconosce solo correnti di guasto alternate sinusoidali e sotto un inverter è considerato inadeguato. Il tipo A aggiunge le correnti pulsanti e tollera fino a 6 mA di componente continua, ed è la scelta normale. La CEI 64-8 chiede il tipo B sul lato alternata di un impianto fotovoltaico solo quando il convertitore non garantisce una separazione fra lato continua e lato alternata. I microinverter per balcone certificati CEI 0-21 dichiarano di solito questa separazione nel manuale, e lì va controllata. La differenza fra i tipi, con le forme d’onda che ciascuno riconosce, sta nella guida su quando l’inverter fotovoltaico fa scattare il differenziale.

Un differenziale separato per il kit ha anche un vantaggio di esercizio. Le piccole correnti di dispersione dell’elettronica di casa si sommano, e un kit sullo stesso differenziale di lavatrice, frigorifero e alimentatori aggiunge la sua quota. Con una protezione propria, uno scatto indica subito da che parte guardare.

Nello schema unifilare che l’elettricista allega alla pratica per i kit oltre i 350 W, questa linea compare come un ramo che parte dal quadro, con il simbolo del magnetotermico differenziale, e arriva alla presa a cui è collegato il microinverter. Com’è fatto il disegno completo, simbolo per simbolo, lo trovi nella guida allo schema dell’impianto fotovoltaico da balcone.

Come capire se la presa del balcone è già dedicata

Molte case hanno già una presa sul balcone, e in qualche caso è davvero l’unica sul suo interruttore. La verifica richiede dieci minuti, una lampada da tavolo e un’occhiata al quadro.

1. Inserisci una lampada accesa nella presa del balcone.
2. Abbassa gli interruttori del quadro uno alla volta, finché la lampada si spegne. Quello è l’interruttore della presa.
3. Con quell’interruttore abbassato, fai il giro della casa. Prova le altre prese con la stessa lampada, accendi le luci, guarda frigorifero e caldaia.
4. Se si è spento solo il balcone, la presa ha un circuito proprio. Se è saltata anche la luce esterna, la camera accanto o la cucina, la linea è condivisa.

Il risultato più frequente è il secondo. Le prese esterne vengono spesso derivate dalla linea della stanza vicina o dalla stessa linea della luce del balcone, perché al momento della costruzione nessuno pensava a un generatore.

Due situazioni particolari meritano attenzione. Se il quadro ha un unico differenziale generale e pochi magnetotermici, quasi tutte le prese di casa condividono qualcosa, e la linea nuova è l’occasione per aggiungere una protezione dedicata. Se invece la presa risulta sola sul suo interruttore, restano da controllare la taglia del magnetotermico, il tipo di differenziale e la riconoscibilità: sono verifiche da elettricista, che di solito si chiudono con un cambio di interruttore e un’etichetta.

Dove mettere la presa

La posizione decide quanto cavo del kit resta in giro, e un balcone ordinato è anche più sicuro. I cavi in alternata dei kit in commercio hanno una lunghezza fissa, spesso di pochi metri, quindi la presa va pensata partendo dal punto in cui sta il microinverter.

All’esterno, sulla parete del balcone. È la soluzione più pulita: presa in scatola stagna IP55 con coperchio a molla, a un’altezza che la tenga lontana dagli schizzi del pavimento, e cavo del kit che resta corto. La linea arriva dall’interno attraverso un foro nel muro sigillato.

All’interno, vicino alla portafinestra. Funziona se il cavo del kit entra in casa attraverso un passacavo dedicato. Il cavo schiacciato nella battuta dell’infisso è la soluzione che si vede più spesso e quella da evitare, perché la guarnizione lo pizzica a ogni chiusura e la guaina si consuma.

Al riparo di un balcone superiore. Qui basta una presa con grado IP44, perché la pioggia battente non arriva. Sul balcone dell’ultimo piano o su uno esposto al vento conviene salire a IP55.

Una regola vale ovunque: la spina resta inserita per anni, quindi la presa deve lavorare in quella condizione. I modelli con coperchio che si chiude anche a spina inserita proteggono i contatti dall’acqua per tutto il tempo.

Quanto è lunga la linea e perché la tensione conta

La lunghezza della linea incide poco sulla perdita di energia, perché le correnti in gioco sono piccole. Conta di più per un altro motivo: per immettere corrente il microinverter tiene ai propri morsetti una tensione un po’ più alta di quella della rete, e la caduta sul cavo si somma a quel valore. La CEI 0-21 fa staccare l’inverter quando la tensione media su dieci minuti supera 1,10 volte la nominale, cioè 253 V.

Con 3,5 A e un cavo in rame, l’innalzamento di tensione lungo la linea dedicata vale:

Dentro un appartamento la linea dal quadro al balcone sta quasi sempre fra dieci e venticinque metri, quindi il contributo del cavo resta sotto il volt e mezzo. Il problema si presenta nelle zone in cui la rete di quartiere viaggia già vicina ai 250 V: lì ogni volt conta, e l’app del microinverter lo mostra con distacchi ripetuti nelle ore di massima produzione. In quei casi la sezione da 2,5 mm² è la scelta prudente anche su tratte brevi. Lo stesso calcolo sulle tratte lunghe, fino a cento metri, sta nella guida al fotovoltaico da giardino.

Chi la realizza e quali documenti produce

Aggiungere un circuito all’impianto elettrico di casa è un ampliamento, e il D.M. 37/2008 riserva questi lavori a imprese abilitate. A lavoro finito l’impresa rilascia la dichiarazione di conformità della parte realizzata, che resta il documento di riferimento in caso di sinistro o di controllo.

Per la pratica del kit contano due casi.

Quasi tutti i kit venduti oggi montano microinverter da 600 o 800 W e ricadono nella seconda riga. Conviene quindi chiedere all’elettricista, già al telefono, un intervento unico: linea e presa dedicata, schema unifilare firmato e dichiarazione di conformità dell’impianto di produzione. Alcuni tecnici certificano solo i collegamenti realizzati da loro, altri accettano di verificare e firmare il kit montato dal cliente, e chiarirlo prima evita una seconda uscita. Cosa contiene la dichiarazione e chi può firmarla sta nella guida alla dichiarazione di conformità dell’impianto fotovoltaico, mentre il percorso della pratica è nella guida al Modello Unico.

Quanto costa la presa dedicata

Non esiste un tariffario nazionale, e il prezzo dipende da tre variabili: la distanza fra quadro e balcone, il tipo di posa e lo spazio libero nel quadro. Qualche riferimento pubblico aiuta a inquadrare la cifra.

La posa a vista, con cavo in canalina lungo il battiscopa o sul soffitto, è la più rapida e la più economica. La posa sotto traccia chiede di aprire il muro, richiudere e ritinteggiare, e il conto sale di conseguenza. Se il quadro non ha posti liberi per un nuovo interruttore, può servire un piccolo quadro aggiuntivo accanto a quello esistente.

Un modo per contenere la spesa è far coincidere l’intervento con altro lavoro elettrico già in programma, oppure scegliere per il kit la posizione più vicina al quadro fra quelle che il balcone consente. Anche lo spostamento del microinverter di un paio di metri, quando i cavi in continua lo permettono, può evitare una tratta di linea.

Gli errori che si vedono più spesso

La ciabatta sul balcone. Collega il kit allo stesso circuito del tagliaerba, della luce da esterno o del ventilatore, cioè la situazione esatta che la norma esclude. Una multipresa somma inoltre i contatti e le correnti in un apparecchio pensato per altro.

La prolunga da interni arrotolata. Si scalda se resta avvolta, non regge la pioggia e aggiunge due contatti in più fra kit e presa. Se il cavo del kit non arriva, la presa va avvicinata.

La presa della lavatrice o del condizionatore. Sono spesso linee con una protezione propria, e per questo sembrano adatte. Restano linee di un utilizzatore: il kit ci starebbe in coabitazione, e la norma chiede una presa riservata al solo impianto di produzione.

La presa comandata da un interruttore a parete. Le prese esterne a volte sono comandate da un interruttore in casa, insieme alla luce del balcone. È una linea condivisa anche quando sembra dedicata.

Il differenziale di tipo AC lasciato nel quadro. Il kit funziona lo stesso, e il difetto resta invisibile finché non serve. Quando si porta la linea nuova, è il momento di montare una protezione almeno di tipo A.

Chi vuole misurare la produzione reale del kit può inserire un misuratore fra spina e presa dedicata: come si legge e dove ha senso metterlo lo spiega la guida al wattmetro da presa.

Il verdetto

La presa dedicata è la parte del fotovoltaico da balcone che riguarda l’impianto di casa, e per questo nessun venditore può consegnarla nella scatola. La regola è breve: una presa fino a 16 A, un circuito che parte dal quadro e serve solo lei, un’etichetta che la renda riconoscibile.

Il primo passo costa dieci minuti: abbassare l’interruttore della presa del balcone e vedere cosa si spegne. Se si spegne solo quella presa, all’elettricista resta un controllo delle protezioni. Se si spegne altro, serve una linea nuova, e la scelta sensata è chiedere nello stesso appuntamento anche schema unifilare e dichiarazione di conformità, così la pratica per la Comunicazione Unica parte completa. I passaggi del montaggio che vengono prima, dalle staffe ai collegamenti in continua, stanno nella guida su come installare un fotovoltaico da balcone.
