Un kit da balcone arriva in due scatole e si collega a una presa, e proprio quella semplicità lascia molte domande aperte. Dove va l’energia una volta entrata nell’impianto? Come fa il contatore ad accorgersene? Qui il percorso è ricostruito tappa per tappa, dal fotone che colpisce la cella fino al kilowattora che non compare più in bolletta.

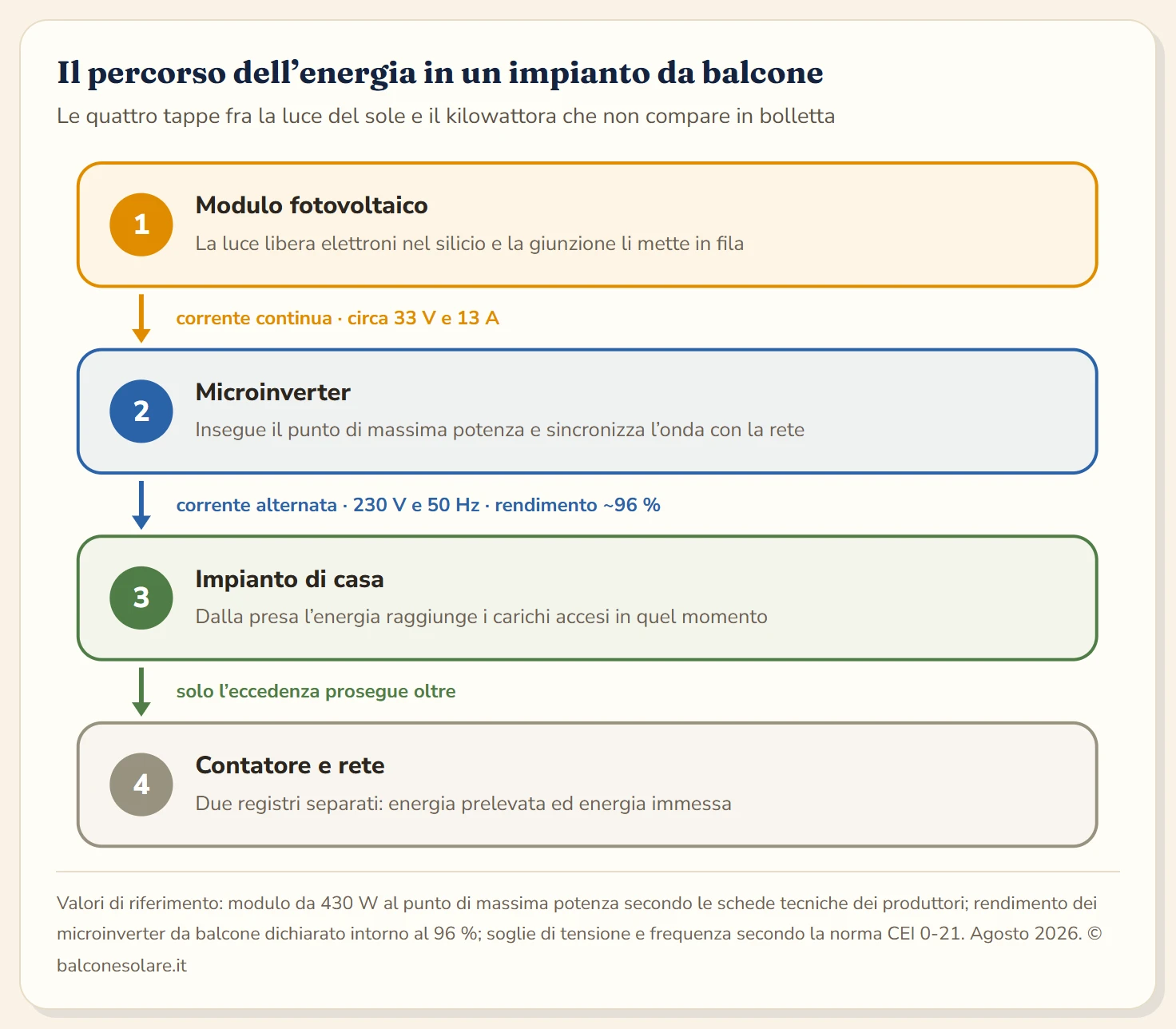

Il percorso dell’energia in quattro tappe
Fra la luce del sole e la lavatrice accesa ci sono quattro passaggi, e ognuno cambia la forma dell’energia o la sua destinazione.
Il modulo trasforma la radiazione solare in corrente continua. Il microinverter la converte in corrente alternata compatibile con l’impianto domestico. La spina consegna quella corrente al circuito di casa. L’impianto elettrico la distribuisce fra gli apparecchi accesi, e solo l’avanzo prosegue verso il contatore.
Ogni tappa ha una sua logica interna che vale la pena aprire, perché quasi tutti i dubbi ricorrenti su questi sistemi nascono da un anello preciso della catena.
Il modulo: come la luce diventa corrente
Una cella fotovoltaica è una fetta di silicio drogata in modo da avere due strati con caratteristiche elettriche diverse, separati da una giunzione. Quando un fotone con energia sufficiente colpisce il materiale, libera un elettrone dal legame che lo tiene fermo. Il campo elettrico presente alla giunzione spinge quegli elettroni sempre nella stessa direzione, e quel movimento ordinato è la corrente.
Il risultato è corrente continua, con una tensione che dipende dal numero di celle collegate in serie. Un modulo da 430 W di quelli usati sui balconi lavora al suo punto di massima potenza intorno ai 33 V e 13 A, valori che ogni produttore dichiara in scheda tecnica insieme alla tensione a vuoto e alla corrente di cortocircuito.
Due precisazioni che spiegano parecchie delusioni:
- la potenza di targa vale in condizioni di prova standard, cioè 1.000 W/m² di irraggiamento con la cella a 25 °C e uno spettro di riferimento definito
- sul balcone quelle condizioni si verificano di rado, perché d’estate la cella supera i 60 °C e la potenza cala secondo il coefficiente di temperatura del modulo, tipicamente qualche decimo di punto percentuale per grado
Il modulo produce quindi meno della targa quasi sempre, e questo comportamento è normale e previsto dai calcoli di resa. Quanto rende davvero un impianto secondo posizione e inclinazione lo abbiamo misurato nella guida al pannello solare da ringhiera.
Il microinverter: il pezzo che rende tutto plug and play
La corrente continua del modulo non serve a niente in una casa, dove tutto lavora a corrente alternata a 230 V e 50 Hz. Il microinverter fa questa traduzione, e nel farla svolge tre lavori distinti.
Insegue il punto di massima potenza. Un modulo fotovoltaico ha, per ogni condizione di luce e temperatura, una combinazione di tensione e corrente che dà la potenza più alta. Quel punto si sposta continuamente durante la giornata. L’elettronica MPPT del microinverter lo cerca in permanenza, correggendo il carico applicato al pannello decine di volte al secondo.
Genera l’onda a 230 V. La conversione avviene commutando la corrente continua ad alta frequenza e ricostruendo una sinusoide pulita, che deve essere sincronizzata con quella della rete in frequenza e in fase. È questa sincronizzazione a permettere alle due sorgenti di convivere sullo stesso impianto senza disturbarsi.
Sorveglia la rete e si stacca quando serve. È la funzione meno visibile e la più importante, e la vediamo fra poco.
Sul balcone si usano microinverter invece di un inverter di stringa per una ragione pratica: ogni modulo, o al massimo una coppia, ha il suo inseguimento indipendente. Con due pannelli su un balcone dove uno finisce all’ombra del muro nel pomeriggio, quello in ombra non trascina giù la produzione dell’altro. Un inverter di stringa, che gestisce tutti i moduli insieme, in quella situazione perderebbe molto di più.
Il costo di questa architettura è un rendimento di conversione leggermente inferiore agli inverter di grossa taglia. I microinverter da balcone dichiarano valori intorno al 96 per cento, quindi su 800 W disponibili ne arrivano in casa circa 770. Nel bilancio complessivo di un impianto è una voce piccola rispetto a temperatura, orientamento e ombreggiamento.
La spina e il quadro elettrico di casa
Qui il sistema esce dal mondo del fotovoltaico ed entra in quello dell’impianto domestico. Il microinverter porta un cavo che termina in una spina, e quella spina va in una presa.
La regola pratica accettata è una presa dedicata del circuito fisso, quindi niente ciabatte, prolunghe arrotolate o adattatori multipli. Il motivo è la continuità del collegamento: una presa a muro ha contatti dimensionati e serrati, mentre un adattatore introduce resistenze di contatto aggiuntive che, con una corrente costante per ore, scaldano.
Le grandezze in gioco sono comunque modeste. A 800 W su 230 V circolano poco più di 3,5 A, contro i 16 A per cui è dimensionata una presa domestica ordinaria. Il circuito deve essere protetto come qualsiasi altro, con interruttore magnetotermico e differenziale, cioè la dotazione di un impianto a norma.
Da questo punto in poi la corrente prodotta dal balcone è indistinguibile da quella che arriva dalla rete. Ha la stessa tensione, la stessa frequenza, la stessa fase.
Dove finisce davvero l’energia prodotta
Questa è la domanda che ricorre più spesso, e la risposta è meno intuitiva di quanto sembri: l’energia si distribuisce da sola, seguendo le leggi dei circuiti.
Un impianto elettrico domestico è un nodo unico dal punto di vista dei circuiti. Tutti gli apparecchi accesi assorbono corrente da quel nodo, e tutte le sorgenti collegate la immettono. Le leggi dei circuiti impongono che in ogni istante la somma di quello che entra sia uguale alla somma di quello che esce, e la ripartizione avviene per differenza di potenziale, senza nessuna regia.
In pratica funziona così:
| Consumo della casa | Produzione del pannello | Cosa fa la rete |
|---|---|---|
| 400 W | 0 W (notte) | fornisce 400 W |
| 400 W | 300 W | fornisce 100 W |
| 400 W | 400 W | non fornisce nulla |
| 200 W | 600 W | riceve 400 W in immissione |
Ne discendono due conseguenze concrete. La prima è che non importa in quale presa colleghi il kit: l’energia raggiunge il frigorifero anche se la spina è in camera da letto, perché il percorso passa dal quadro. La seconda è che il pannello copre i consumi solo nell’istante in cui li produce: un kilowattora prodotto a mezzogiorno non è disponibile per la lavatrice della sera, a meno di aggiungere un accumulo.
Il contatore: cosa registra e cosa no
Il contatore elettronico installato in Italia è bidirezionale e tiene due registri separati, uno per l’energia prelevata dalla rete e uno per quella immessa. Non esiste nessuna compensazione automatica fra i due, e l’idea del contatore che gira all’indietro appartiene a una generazione di apparecchi elettromeccanici ormai sostituita.
Il risparmio nasce quindi per sottrazione. Se la casa consuma 400 W e il pannello ne produce 300, il contatore vede passare 100 W e conta solo quelli. I 300 W prodotti non compaiono da nessuna parte come voce positiva: semplicemente non vengono acquistati.
Quando invece la produzione supera il consumo istantaneo, la differenza viene registrata sul secondo registro come energia immessa. Per gli impianti che rientrano nella procedura semplificata sotto gli 800 W quel surplus non viene remunerato, e questa è la ragione per cui l’unico obiettivo sensato di un impianto da balcone è consumare quello che produce mentre lo produce. Le strade per ridurre o azzerare quell’eccedenza sono raccolte nella guida al fotovoltaico plug and play senza immissione in rete.
Perché il distributore sappia che su quel punto di prelievo esiste un impianto di produzione serve la Comunicazione Unica, una pratica telematica e gratuita.
Cosa succede quando manca la corrente
Un impianto da balcone smette di funzionare durante un blackout, e questo comportamento è voluto.
La ragione tecnica sta nel modo in cui lavora il microinverter: costruisce la propria onda sincronizzandola con quella della rete, quindi senza un riferimento esterno non ha nulla con cui allinearsi. Un inverter capace di generare la rete da solo appartiene a un’altra categoria di apparecchi, quelli usati negli impianti a isola.
La ragione normativa è più stringente. La norma CEI 0-21 impone a ogni impianto collegato alla rete in bassa tensione una protezione di interfaccia che stacca la produzione quando tensione o frequenza escono dalle finestre ammesse: le soglie di riferimento stanno intorno a 1,10 volte la tensione nominale per la sovratensione e 0,85 volte per la sottotensione, con tempi di intervento nell’ordine di frazioni di secondo, e a 50,5 Hz per la sovrafrequenza. Sotto una certa taglia la protezione può essere integrata nell’inverter, purché certificata: è il caso di tutti i microinverter da balcone venduti come conformi.
Il pericolo che questa logica evita si chiama funzionamento in isola indesiderata. Se un tratto di linea viene messo fuori servizio per un guasto o per una manutenzione, un impianto che continuasse a produrre lo terrebbe in tensione, con un rischio diretto per chi ci lavora. Dopo il ripristino della rete l’inverter attende un tempo definito e riparte da solo, senza nessun intervento manuale.
Cosa serve davvero perché tutto funzioni
Guardando la catena nel suo insieme, gli elementi che decidono il risultato sono pochi.
Un microinverter conforme alla CEI 0-21. È il requisito che rende legale il collegamento alla rete italiana, e va verificato sulla scheda tecnica prima dell’acquisto.
Una presa raggiungibile dal balcone. Sembra banale e blocca parecchie installazioni: il cavo del microinverter ha una lunghezza definita e passare da una finestra chiusa richiede un passacavo piatto.
Un impianto domestico a norma. Magnetotermico e differenziale sono la protezione di tutto il circuito, kit compreso.
Un consumo di base durante il giorno. Frigorifero, congelatore, router e standby valgono facilmente 100-150 W continui in una casa media, ed è la quota che il pannello copre per prima.
Restano fuori da questo elenco i pezzi facoltativi: l’accumulo, che sposta l’energia nel tempo, e il misuratore di consumo, che serve a capire quanto si sta autoconsumando.
Il verdetto
Il fotovoltaico da balcone funziona per sottrazione: produce energia che la casa consuma sul posto, e la bolletta scende perché il contatore registra meno prelievo. Non c’è nessun accredito, nessuna compensazione, nessun accumulo implicito nella rete.
Da questa meccanica discende tutto il resto. Il valore dell’impianto si decide nella sovrapposizione fra le ore di sole e le ore di consumo, e quella sovrapposizione dipende da come vivi la casa molto più che dalla marca del pannello.
La conseguenza pratica per chi sta valutando l’acquisto è una sola: prima di guardare i prodotti, guarda quanto assorbe la tua casa durante il giorno. Un consumo di base costante di 150 W trasforma un kit da 800 W in un investimento che si ripaga; una casa vuota dalle 8 alle 19, senza accumulo, regala alla rete buona parte di quello che produce.
Domande frequenti
Come funziona un pannello solare da balcone in parole semplici?
Il modulo trasforma la luce in corrente continua, un microinverter la converte in corrente alternata a 230 V e la immette nell'impianto di casa attraverso una presa. Da lì l'energia raggiunge gli elettrodomestici accesi in quel momento, esattamente come se arrivasse dalla rete. Il contatore registra meno prelievo e la bolletta scende di conseguenza.
L'energia del pannello va a finire in un elettrodomestico preciso?
No, e non serve che ci vada. Una volta immessa nell'impianto la corrente si distribuisce fra tutti i carichi accesi seguendo le leggi dei circuiti, quindi va dove c'è consumo, indipendentemente dalla presa che hai usato. Se la casa in quel momento assorbe 400 W e il pannello ne produce 300, la rete ne fornisce solo 100.
Serve una presa speciale per collegare il kit?
La regola pratica è una presa dedicata del circuito fisso di casa, senza ciabatte, prolunghe o adattatori multipli. Il circuito deve essere protetto da un interruttore magnetotermico e da un differenziale, cioè la dotazione normale di un impianto a norma. A 800 W la corrente in gioco è di circa 3,5 A, un valore modesto per qualsiasi presa domestica.
Il contatore gira all'indietro quando produco più di quanto consumo?
No. I contatori elettronici di seconda generazione sono bidirezionali e contano separatamente l'energia prelevata e quella immessa, in due registri distinti. Il surplus viene registrato come immissione e, per gli impianti sotto gli 800 W, non viene remunerato. Nessun conteggio si annulla a vicenda.
Il pannello funziona anche quando manca la corrente?
No, e si ferma di proposito. Il microinverter costruisce la propria onda a 230 V sincronizzandola con quella della rete, quindi senza rete non ha un riferimento. La norma CEI 0-21 impone inoltre lo sgancio automatico quando tensione o frequenza escono dai limiti, per evitare che l'impianto tenga in tensione un tratto di linea su cui qualcuno sta lavorando.
Che differenza c'è fra microinverter e inverter di stringa?
Il microinverter lavora su uno o due moduli e sta montato dietro al pannello, mentre l'inverter di stringa raccoglie molti moduli collegati in serie ed è un apparecchio unico. Per il balcone il microinverter è la scelta obbligata: gestisce ogni modulo con un inseguimento del punto di massima potenza indipendente, quindi l'ombra su un pannello non trascina giù l'altro.
Quanta energia si perde nella conversione?
Poca. I microinverter dichiarano un rendimento intorno al 96 per cento, quindi su 800 W in ingresso ne escono circa 770 verso la casa. Le perdite più consistenti stanno altrove: nella temperatura del modulo d'estate, nell'orientamento e nell'eventuale ombra, voci che insieme valgono molto più della conversione.
Posso collegare due kit da 800 W alla stessa presa?
Non è una buona idea su due fronti. Il limite degli 800 W della procedura semplificata riguarda il punto di prelievo nel suo insieme, quindi due kit sommati escono da quella corsia e richiedono una pratica diversa. Sul piano elettrico, più microinverter sulla stessa presa concentrano la corrente su un unico punto invece di distribuirla sui circuiti.
Perché il pannello produce meno di quanto dice la targa?
La potenza di targa vale in condizioni di prova standard, cioè 1.000 W/m² di irraggiamento e cella a 25 °C. In estate la cella di un modulo esposto al sole supera facilmente i 60 °C, e ogni grado sopra i 25 toglie una frazione di potenza secondo il coefficiente di temperatura dichiarato. A questo si aggiungono l'angolo di incidenza della luce e la conversione.
